Внешнее электроснабжение жилого массива на 106 участков северо-восточной части с.Таскала Таскалинского района ЗКО

ИСХОДНЫЕ ДАННЫЕ

Проект внешнего электроснабжения жилого массива на 106 участков северо-восточной части с.Таскала Таскалинского района ЗКО разработан на основании следующих исходных данных:
-технические условия N7-32-16/27 от 3 мая 2018г. ;
-задание на проектирование от 19 марта 2018г. ;
Проект разработан в соответствии с требованиями ПУЭ РК, РДС РК 4.04-191-2-02 "Методические указания по проектированию городских и поселковых электрических сетей", СНиП РК 4.04-06-2002г..
Для монтажа приняты опоры железобетонные для строительства ВЛ (типовой проект 3-407-143).
Запрашиваемая мощность 424кВт
Расчетная мощность 111,3кВт
Категория электроснабжения II.
Расчетные климатические параметры для проектирования ЛЭП приняты исходя из повторяемости 1 раз в 10 лет и составляют:
-толщина стенки гололеда - 15мм;
-район по гололеду - III;
-район по ветру - IV;
-температура воздуха: максимальная - +45С
минимальная - -45С
зимняя расчетная температура - -30С
-годовая продолжительность гроз - 35 часов;
ВЛ-10кВ
Проектом предусматривается внешнее электроснабжение жилого массива на 106 участков северо-вочточной части с.Таскала Таскалинского района ЗКО района ЗКО путем строительства отпайки ВЛ-10кВ от существующей опоры N81 ВЛ-10кВ N4 "Красненьки" ПС110/35/10кВ "Каменка" , согласно технических условий до проектируемой КТП-250-10/0,4кВ, проводом марки АС-50 до объекта электроснабжения.
Проектом предусмотрена установка ячейки КРН-10 с вакуумным выключатем на ПС110/35/10кВ "Каменка".
Также проектом предусмотрена реконструкция ВЛ-10кВ N4 "Красненьки" ПС110/35/10кВ "Каменка" , согласно технических условий с заменой деревянных опор на железобетонные опоры в количестве -шт.
Марка и сечение провода приняты по условию обеспечения требуемой механической прочности с учетом климатических условий, в соответствии с "Основными проектными решениями", с соблюдением требований ПУЭ РК и СНиП.
Общая протяженность проектируемой ВЛ-10кВ - 549м.

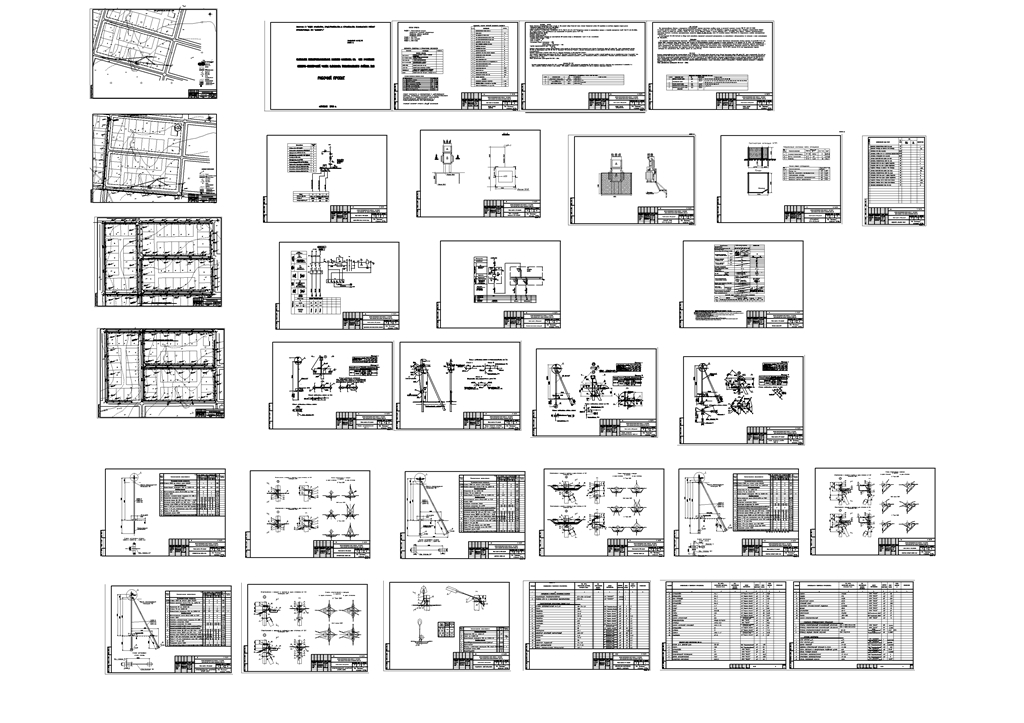

Состав: ПЗ, Рабочие чертежи, схема электроснабжения, спецификация Язык документа

Софт: AutoCAD 2008

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Внешнее электроснабжение жилого массива на 106 участков северо-восточной части с.Таскала Таскалинского района ЗКО

Таскала ЭС 106 уч от 20.12.2018.dwg
