Газоснабжение малоэтажного жилого дома

0
1
55
0
0

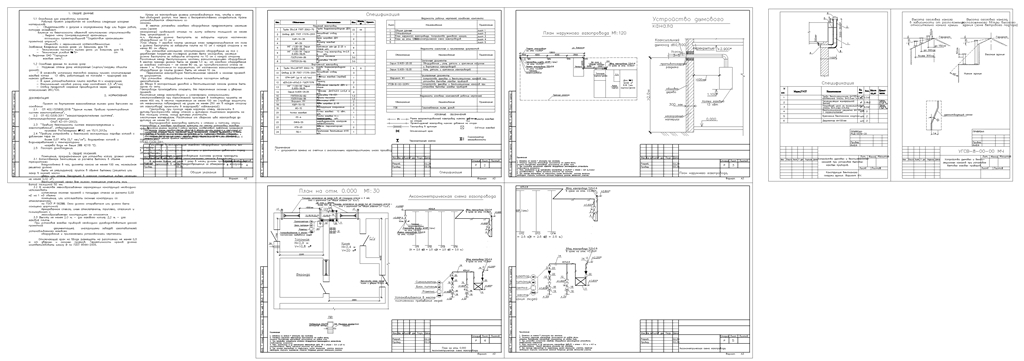

1. Общие данные
2. Спецификация оборудования
3. План наружнего газопровода
4. План на отм. 0.000
5. Аксонометрическая схема газопровода
6. Конструкция вентканала
7. Устройство дымового канала

1. ОБЩИЕ ДАННЫЕ

1.1 Основание для разработки проекта:
Рабочий проект разработан на основании следующих исходных материалов:
- Свидетельство о допуске к определенному виду или видам работ, которые оказывают
влияние на безопасность объектов капитального строительства
, выдано члену Саморегулируемой организации
ассоциации проектировщиков "Содействия организациям проектной отрасли":
Общество с ограниченной ответственностью - Заявление владельца жилого дома: ул. Базисная, дом 19;
- Технического паспорта жилого дома: ;
- Технические условия № ТУ- от г. выданных ОАО "Городские
газовые сети".

1.2 Основные данные по жилому дому:
- Наружные стены дома несгораемые (кирпич/снаружи обшиты доской);
- В качестве источника тепловой энергии принят отопительный газовый котел 13 кВт, работающий на топливе - природный газ низкого давления;
- В кухне устанавливается плита газовая 4-х конфорочная;
- Максимальный часовой расход газа составляет 2,5 м³/час;
- Отвод продуктов сгорания производится через дымоход коаксиальный d60/100.

2. НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Проект на внутреннее газоснабжение жилого дома выполнен на основании:
2.1 СП 402.1325800.2018 "Здания жилые. Правила проектирования систем газопотребления";
2.2 СП 62.13330.2011 "газораспределительные системы". (актуализированная редакция
СНиП 42-01-2002);
2.3 "Правила безопасности систем газораспределения и газопотребления", утвержденные
приказом РосТехнадзора №542 от 15.11.2013г.
2.4 "Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не
более 0,07 МПа (0,7 кгс/см²), водогрейных котлов и водонагревателей с температурами
нагрева воды не выше 388 К(115 °С).
2.5 Паспорт домовладения.

3. ОБЩИЕ УКАЗАНИЯ.
Помещение, предназначенное для установки котла, должно иметь:
3.1 Естественную вентиляцию из расчета вытяжки в объеме трехкратного
воздухообмена в час, диаметр канала не менее 100 мм, жалюзийная решетка должна
быть не регулируемой; приток в объеме вытяжки (решетка или зазор в нижней части
двери или стены, выходящей в смежное помещение живым сечением не менее 0,02 м²).
Вентиляционный канал вне жилого помещения утеплить мин. ватой толщиной 50 мм.
3.2 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать
остекление оконных проемов с площадью стекла из расчета 0,03 м2 на 1 м3 объема
помещения, или использовать оконные конструкции со стеклопакетами
по ГОСТ Р 56288. Окно должно открываться или должно быть оснащено форточкой.
Армированное стекло, иные стеклопакеты, триплекс, сталинит и поликарбонат к
легкосбрасываемым конструкциям не относятся.
3.3 Высоту не менее 2,0 м. - для газового котла; 2,2 м. - для газовой плиты.
При установке газовых приборов необходимо руководствоваться данной проектной
документацией, инструкциями заводов изготовителей устанавливаемого газового
оборудования и прилагаемыми установочными чертежами.



Автор
user-7395774
Дата
28.09.2023
Язык
Русский
Состав
1. Общие данные 2. Спецификация оборудования 3. План наружнего газопровода 4. План на отм. 0.000 5. Аксонометрическая схема газопровода 6. Конструкция вентканала 7. Устройство дымового канала
Софт
AutoCAD 2016 Как открыть?
Содержимое архива
  • ВДГО.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
