Малоэтажный жилой дом с паркингом

Малоэтажный жилой 2-х подъездный дом. Подземный паркинг на 34 машиноместа. Общая застройки - 1228,33 (м2). Общая площадь здания 6133,42 (м2). Общая площадь жилого дома 3604,86 (м2). Общая площадь паркинга 1617,40 (м2). Общая площадь квартир 2717,54 (м2). Общее количество квартир 38.
Жилой дом - здание в плане Г-образной формы с размерами в осях 18.00м (30,00м) х 43.200м.
Жилой дом запроектирован переменной этажности - 3-4этажа, с паркингом под зданием - 1этаж.
С 1 по 4 этажи располагаются жилые квартиры. Класс жилья IV.
Паркинг запроектирован одноэтажным, с расстановкой машин в один ярус. Вход в паркинг запроектирован с общей лестничной клетки по отдельной лестнице.
Паркинг запроектирован для автомобилей В класса, шириной машин 1500-1700мм, Smallcar (малый класс).
Парковка для ММГН предусмотрена во дворе жтлого дома.
Высота помещений паркинга - 3.00м.
Высота помещений жилых этажей - 2.70м.
Высота помещений техэтажа - 1.60м.
Внутрення отделка предусмотрена в проекте из несгораемых и трудносгораемых сертифицированных
строительных материалов в соответствии с назначением помещений.
Наружная отделка:
стены первого этажа - облицовка фасадной керамической плиткой Creaton (200x400мм);
стены 2-4 этажей - высококачественная декоративная штукатурка ОСНОВИТ ЭКСТЕРВЭЛЛ, фактура "Короед".
Проект разработан для IIIа климатического района (северный Казахстан). Проект прошел вневедосмстенную экспертизу.

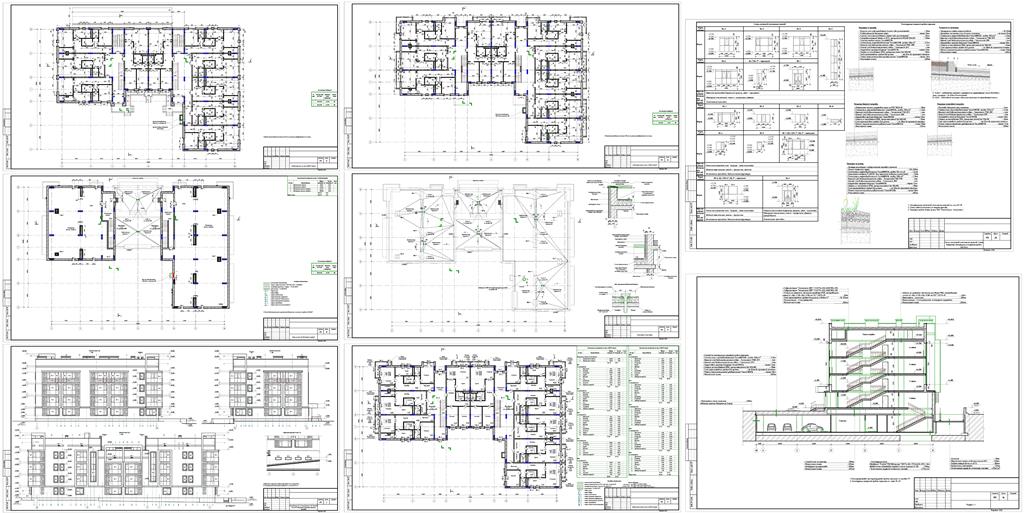

Состав: Чертежи марки АР (архитектурные решения) Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Проекты домов / Малоэтажный жилой дом с паркингом

АР_для закачки\РП-АР-Лист - 1 - Общие данные
АР_для закачки\РП-АР-Лист - 10 - План на отм +12-140 (технич-чердак).dwg
АР_для закачки\РП-АР-Лист - 11 - План кровли
АР_для закачки\РП-АР-Лист - 12 - Кладочный план на отм ±0-000 (1 этаж).dwg
АР_для закачки\РП-АР-Лист - 13 - Кладочный план на отм +3-000 (2 этаж).dwg
АР_для закачки\РП-АР-Лист - 14 - Кладочный план на отм +6-000 (3 этаж).dwg
АР_для закачки\РП-АР-Лист - 15 - Кладочный план на отм +9-000 (4 этаж).dwg
АР_для закачки\РП-АР-Лист - 16 - Разрез 1-1.dwg
АР_для закачки\РП-АР-Лист - 17 - Разрез 2-2- Сечение а-а.dwg
АР_для закачки\РП-АР-Лист - 18 - Ведомость внутренней отделки помещений с отделкой полов.dwg
АР_для закачки\РП-АР-Лист - 19 - Спецификация элементов заполнения проемов.dwg
АР_для закачки\РП-АР-Лист - 2 - Фасад в осях 10-2- Фасад в осях А-Ж
_ 窨\-- - 20 - 奬 ⮢ ஥- 奬 ࠦ- 樨 ⨩ ஢ ન.dwg
АР_для закачки\РП-АР-Лист - 21 - Схемы ограждений ОГ-1---ОГ-4, ОГб-1---ОГб-4- Спецификация элементов ограждений.dwg
АР_для закачки\РП-АР-Лист - 22 - Схемы ограждений-Спецификация элементов.dwg
АР_для закачки\РП-АР-Лист - 23 - ВентиляционныешахтыВШ-1---ВШ-5.dwg
АР_для закачки\РП-АР-Лист - 24 - ВентиляционныешахтыВШ-6---ВШ-8-Спецификация.dwg
АР_для закачки\РП-АР-Лист - 3 - Фасад в осях 2-10- Фасад в осях Ж-А
_ 窨\-- - 4 - ᠤ -- ᠤ -- 㦭 ⤥ ᠤ.dwg
АР_для закачки\РП-АР-Лист - 5 - План на отм -4-300 (паркинг)_11.08.2017.dwg
АР_для закачки\РП-АР-Лист - 6 - Отделочный план на отм ±0-000 (1 этаж).dwg
АР_для закачки\РП-АР-Лист - 7 - Отделочный план на отм +3-000 (2 этаж).dwg
АР_для закачки\РП-АР-Лист - 8 - Отделочный план на отм +6-000 (3 этаж).dwg
АР_для закачки\РП-АР-Лист - 9 - Отделочный план на отм +9-000 (4 этаж).dwg
АР_для закачки
