Газоснабжение многоквартирного жилого дома

Санкт-Петербургский Государственный Архитектурно-Строительный университет
Кафедра теплогазоснабжение и вентиляция
Курсовой проект по дисциплине "Газоснабжение"
На тему "Газоснабжение многоквартирного жилого дома"
Санкт-Петербург, 2017

Исходные данные:
оличество секций в здании – 3
Этажность здания – 5
Устанавливаемые в квартире приборы:
• Плита газовая 4-х конфорочная (ПГ4)
• Водоподогреватель проточный газовый с открытой камерой сгорания в здании до 5ти этажей
• Счетчик газовый бытовой
• Термозапорный клапан (КТЗ)
• Датчик загазаванности бытовой на СН4 и CO
• Электромагнитный клапан (ЭМК)
• Привести техническую характеристику устанавливаемого оборудования.
На плане необходимо указать:
• место установки приборов
• расположение вентиляционных каналов
• расположение дымоходов
Б) Начертить аксонометрическую схему газового стояка
В) Начертить схему расстановки газопотребляющего оборудования, счетчика, КТЗ, датчика загазованности и электромагнитного клапана.
Г) Расчет дымохода:
• рассчитать диаметр дымохода
• определить t продуктов сгорания на выходе
• рассчитать тягу в дымоходе
• начертить схему дымохода
Д) Подбор ШГРП на здание:
- принимаем давление в точке подключения 0,28 МПа
- в соответствии с расчетом расхода газа на здание, подбираем регулятор
Е) Гидравлический расчет:
• запроектировать схему наружного и внутреннего газоснабжения
выполнить гидравлический расчет газопроводов.

Графическая часть содержит план прокладки газопровода, план расположение оборудования, схему газопровода.

Содержание:
Исходные данные 3
Часть 1. Расчет физико-химических свойств газообразного топлива 5
Часть 2. Газоснабжение многоэтажного жилого дома 12
2.1 Краткая характеристика объекта 12
2.2 Определение расчетных расходов газа 14
2.3 Выбор газового счетчика 16
2.4 Гидравлический расчет газопровода 17
2.5 Подбор ШГРП на здание 20
2.6 Подбор предохранительных клапанов 22
2.7 Расчет дымохода 23
2.1 Вентиляция помещения кухонь 34
2.2 Защита газопровода от коррозии 34
2.3 Система контроля загазованности 35
Список литературы 38

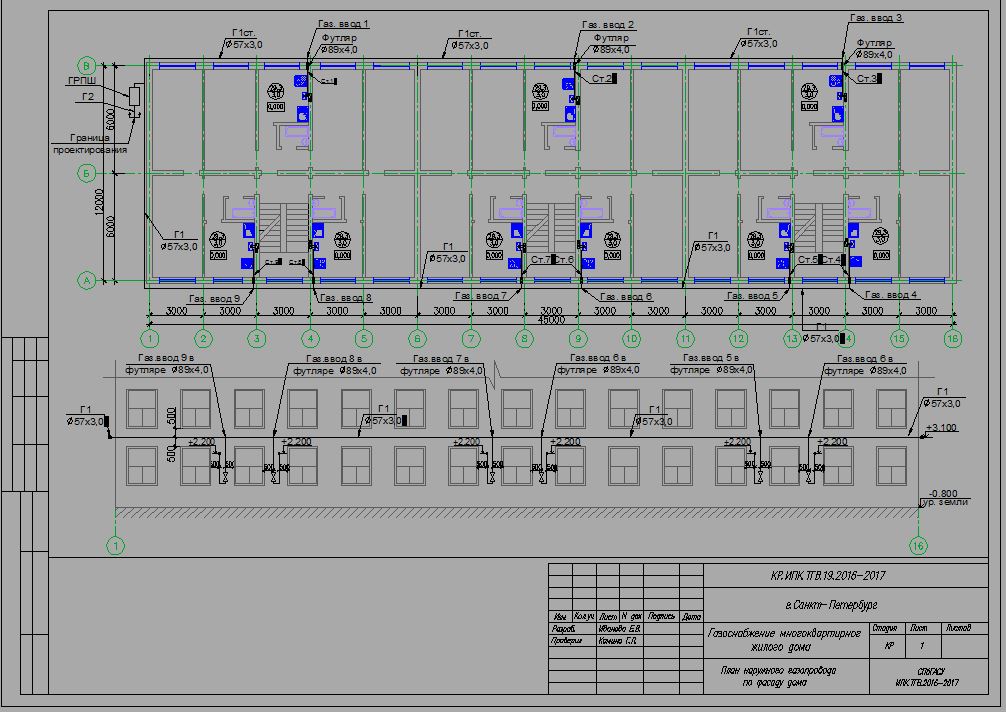

Состав: План наружного газопровода по фасаду дома, план прокладки газопровода в кухни, аксонометрическая схема газопровода, план установки газовых приборов Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение многоквартирного жилого дома

Газ 19 вариант.dwg
ПЗ.docx
