Газовая котельная мощностью 1,2 МВт
Пристроенная котельная мощностью 1,2 МВт для жилого многоквартирного дома с тремя котлами TRIGON XL-400

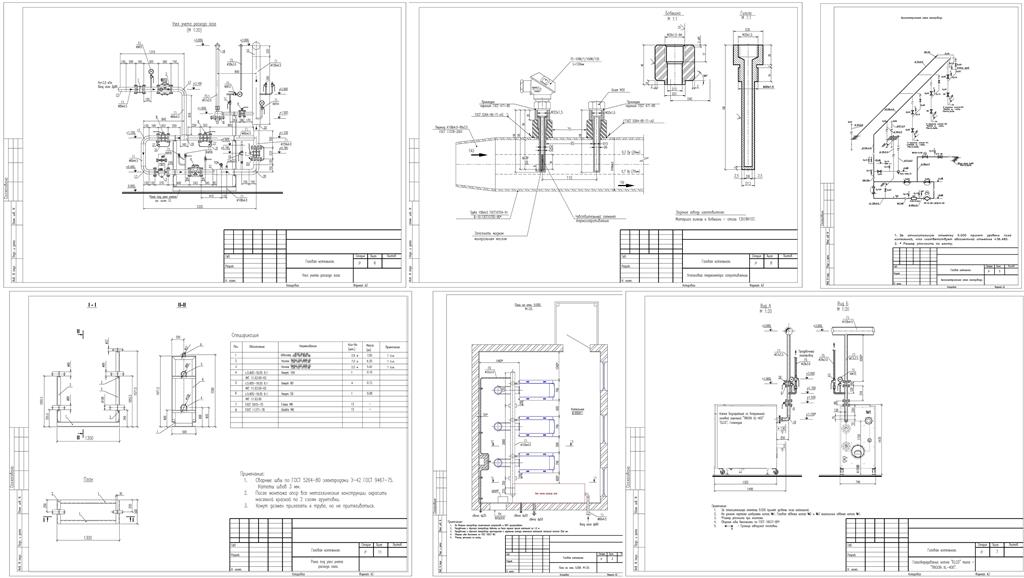

Состав: Лист 1. Общие данные, Лист 2. Общие данные (окончание), Лист 3. План на отм. 0.000. М 1:25, Лист 4. Разрез 1-1, 2-2 (М 1:50), Лист 5. Аксонометрическая схема, Лист 6. Узел учета расхода газа, Лист 7. Газооборудование котла ELCO типа TRIGON XL-400, Лист 8. Установка термометра сопротивления, Лист 9. Установка шунтирующей перемычки. Установка кольца, Лист 10. Насадка для продувочного и сбросного газопровода, Лист 11. Рама под узел учета расхода газа
Софт: AutoCAD AutoCAD 2019
