Котельная газоснабжение внутреннее

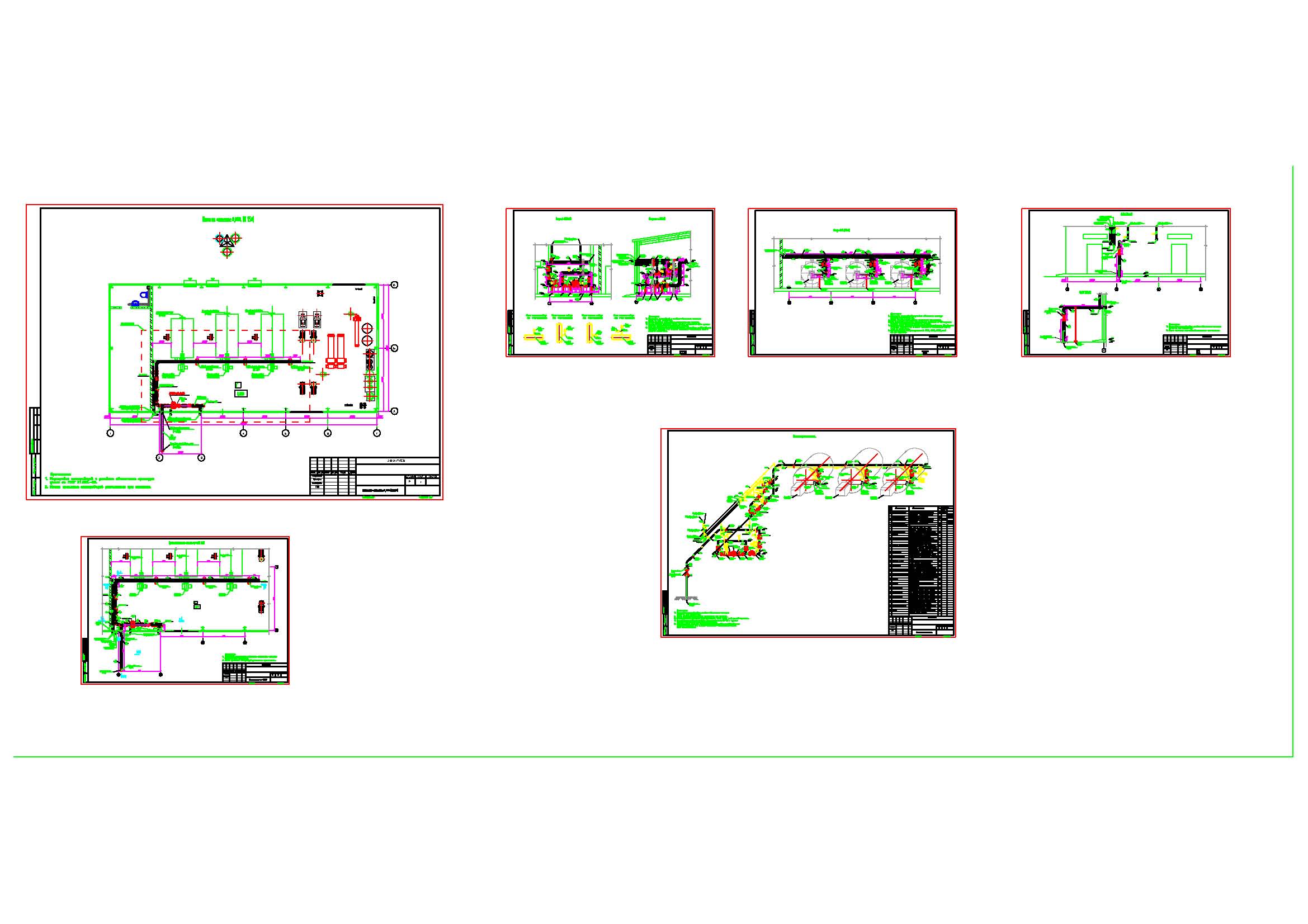

Газоснабжение внутреннее блочно-модульно котельной с тремя котлами. Узел учета газа, узел редуцирования газа, обвязка котлов. План, разрезы, аксонометрическая схема.

Настоящим разделом разрабатывается проектная документация для газификации
котельной (БМК) с максимальным часовым расходом газа 496,15 м3/ч,
Основанием для разработки проектной документации по объекту послужили:
- Технические условия .

Точка подключения в соответствии с техническими условиями АО «Мособлгаз» №К0646-26/2. Полиэтиленовый газопровод Ø110х10 (Рмакс= 0,6МПа, Рмин=0,2МПа)на границе земельного участка
Источник газоснабжения газопровод высокого давления (Рф-0,6МПа, ст. Ø89 мм). Максимальный часовой расход газа 496,15 м3/ч. Мощность котельной 4.2 МВт.
- Техническое задание на проектирование
В проектируемой котельной устанавливаются три водогрейных котла. Один котел Argus Ignis F-1000 (1000кВт), и два котла Argus Ignis F-1600 (1600кВт)
На котлах предусматриваются автоматические горелки Baltur TBG 120 MC для Argus Ignis F-1000 и Baltur TBG 210 MC для Argus Ignis F-1600.
Давление газа перед мультиблоком, 300мбар.
На вводе газопровода в котельную, проектом предусматривается следующее оборудование:
электромагнитный клапан EVPS09 608(Ду80, Ру=0,6МПа) с функцией медленного открытия;
- фильтр газа ФГ16-80 с индикатором перепада давления, устанавливается перед счетчиком газа в составе узла учета газа;
- узел учета газа на базе измерительного комплекса СГ-ЭК-Вз-Р-0,75-250/1,6, Ду80, счетчик газа RVG G160, с корректором ЕК 270 с ДПД, диапазон расхода 1:100, Qmax 250 м3/ч, Qmin 2,5 м3/ч.
Для снижения давления газа с высокого 0,6МПа на среднее 0,03МПа проектом предусматривается газорегуляторная установка, исполнение с двумя линиями редуцирования газа (основной и резервной), на базе регуляторов MADAS(Италия). Регуляторы имеют встроенный ПЗК и ПСК.
В ГРУ предусматриваются следующие узлы и оборудование:
- узел регулирования давления газа имеет основную и байпасную линию. Обе линии редуцирования газа оборудуется комбинированным регулятором давления газа RG/2MB RB50Z32 160 со встроенными ПЗК, ПСК;
- предохранительно сбросной клапан;
- манометры входного давления и выходного давления;
- запорная арматура
- система продувочных и сбросных газопроводов с выводом в атмосферу;
- контрольно-измерительные приборы, необходимые для контроля работы и наладки оборудования.
Регуляторы имеет следующие характеристики:
- диапазон входного давления: Рвх=0,6МПа;
- диапазон выходного давления: Рвых=30кПа;
- максимальная пропускная способность: 1500нм3/ч при Рвх=0,6МПа; 700нм3/ч при 0,2МПа.
От ГРУ газ по внутреннему газопроводу, проложенному по котельному залу, подается к котлам.
Подача газа к каждому водогрейному котлу предусматривается от общего газового коллектора Ø108х4,0, проложенного по котельному залу котельной.
На котлах предусматриваются автоматические горелки
На подводящем газопроводе к каждой горелке предусматривается:
- запорный шаровый кран;
- счетчик газа РСГ«Дельта-Сигнал»;
- газовая рампа горелки (поставляется с горелкой), мультиблок, состоящий из двух запорных электромагнитных клапанов, регулятора давления газа, фильтра газа;
- продувочный газопровод;
- необходимые контрольно-измерительные приборы;

Состав: Общие указания, план, разрезы, аксонометрическая схема, спецификация Язык документа

Софт: AutoCAD 2019

Файлы:

Каталог / Инженерные системы / Газоснабжение / Котельная газоснабжение внутреннее

Спецификация ГСВ РД.doc
ГСВ РД.dwg
