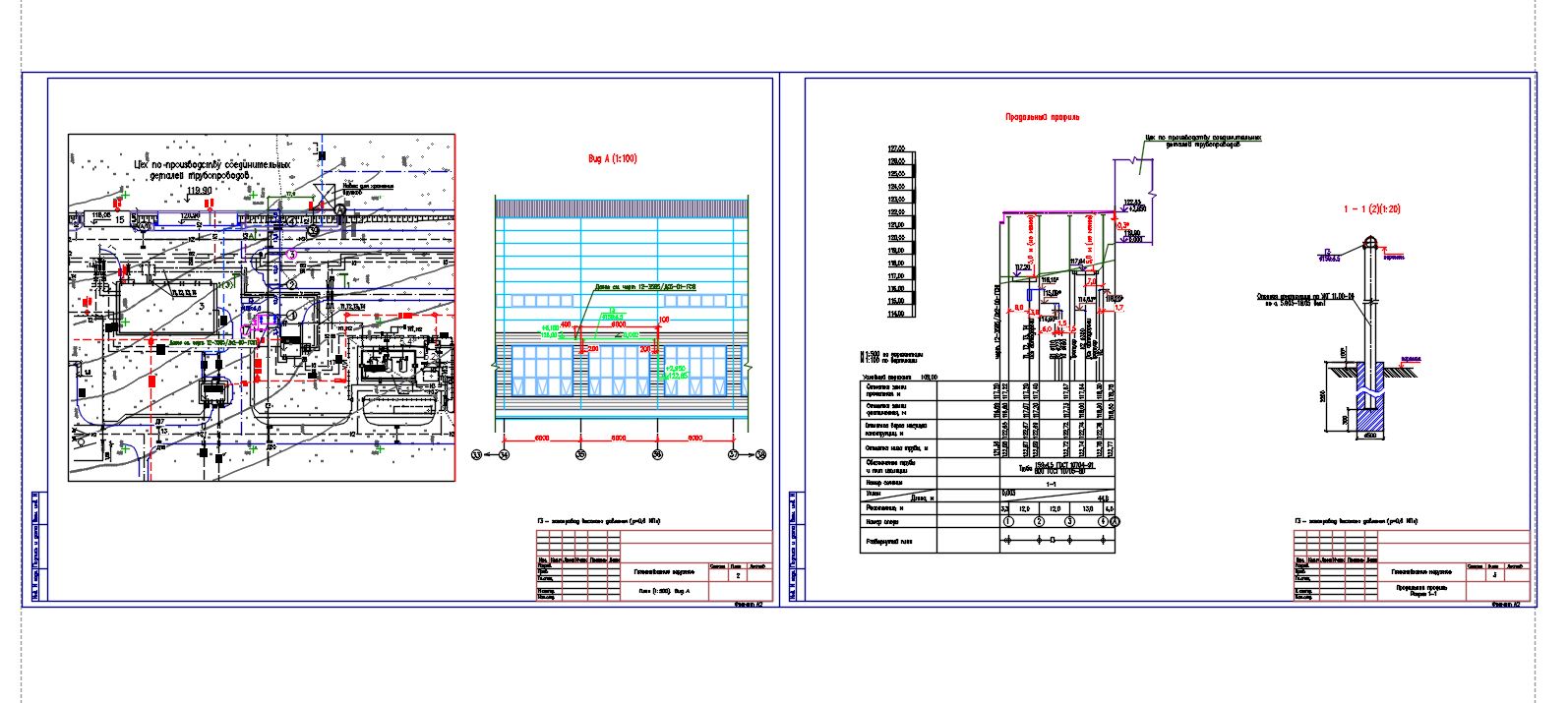

Рабочая документация по газоснабжению производственного цеха

В проекте газопровод диаметром 159х4,5 мм давлением 0,6 МПа прокладывается надземно на проектируемых отдельно стоящих опорах из негорючих материалов от автономной газовой котельной до производственного цеха. Высота прокладки газопровода от уровня земли до низа трубы принята:
- в непроезжей части территории, в местах прохода людей - 2,5 м;
- в местах пересечения с автодорогами (от верха покрытия проезжей части) - 5,0м.
Далее газопровод высокого давления прокладывается по фасаду здания производственного цеха. Ввод в цех выполнен на отм. 126,00м по оси "35" ряда "А".
Трубопроводы природного газа давлением 0,6 МПа классифицируются, как газопроводы высокого давления давления II категории Максимальный расход природного газа потребителей цеха составляет 3926нм³/ч
Газопроводы выполнены из стальных труб по ГОСТ 10704-91, материал труб - сталь 20 группы В по ГОСТ 1050-88.
