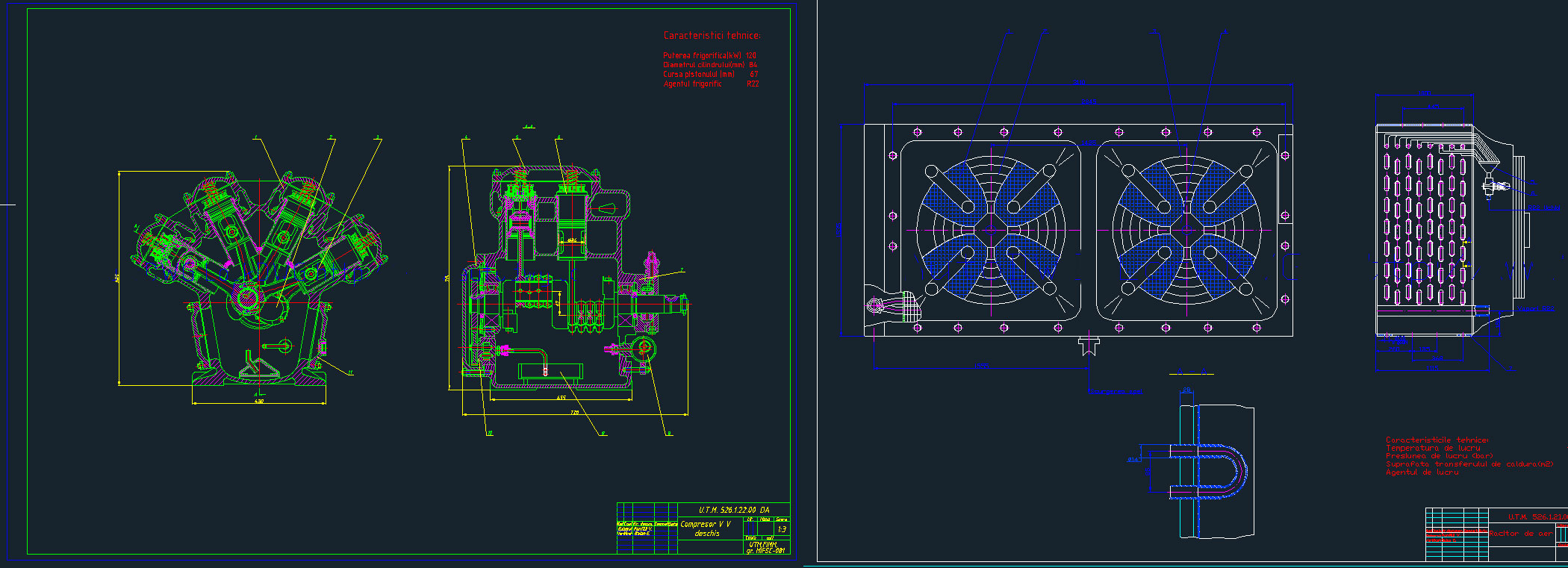

Компрессор V V-образный

Universitatea tehnica a moldovei
inginerie mecanica si transporturi
masini frigorifice

Date initiale:Compresorul se utilizeaza pentru comprimarea si transportarea vaporilor de agent frigorific de lucru in masinile frigorifice cu comprimare de vapori.
In masura considerabila compresorul determina indicii tehnico-economici ai productii si exploatarii masinilor frigorifice.
Compresorul elaborat conform principiului de actiune este de clasa volumica, unde organul de lucru aspira un volum fix de agent frigorific, il comprima datorita reducerii volumului inchis si apoi il deplaseaza in camera de refulare . Aceste masini sunt cu actiune discreta, procesele de lucru in el se savirsesc in mod consecutiv, respectindu-se ciclic. Conform indiciului consecutiv al principalelor piese de lucru acesta este un compresor cu piston.
O particularitate importanta a compresoarelor volumice este posibilitatea functionarii lor pe orice agent frigorific fara schimbarea constructiei .

Condensatoarele sunt schimbatoare de caldura prin care agentul frigorific cedeaza caldura preluata de la consumatorul de frig sic ea prin procesul de comprimare de catre mediul ambient.
Eficacitatea ridicata de functionare este o cerinta necesara catre condensator, fiindca reducerea temperaturii de condensare de la 250C la 230C pentru masina frigorifica cu compresor cu piston care functioneaza la temperaturi medii de vaporizare , conduce la scaderea consumului de energie electrica cu 1,5 % si prin aceasta efectul energetic creste

Компрессор используется для сжатия паров хладагента и транспортных работ в парах компрессионных холодильных машин.
Компрессор значительная протяженность определить технико-экономические показатели производства и эксплуатации холодильных машин.
Компрессор разработан в соответствии с принципом объема иска, где рабочий орган стремятся фиксированную сумму хладагента, сжимать закрыт из-за меньшего объема, а затем переместить его в разрядной камере. Эти машины дискретного действия, рабочие процессы он совершил последовательно, соблюдая цикл. Согласно индексу строки из основных частей этой работы является поршневой компрессор.
Важной особенностью является возможность смещения компрессора их работу без изменения строительство хладагента.

Конденсаторы теплообменники, через которые хладагент переносит свое тепло, взятую из нее НИЦ холодной процессе сжатия потребительского окружающим.
Высокое операции эффективность требования к конденсатору, так снижения температуры 250 ° С до 230 ° конденсации с холодной машине с поршневого компрессора работает на средних температур испарения приводит к снижению потребления электроэнергии на 1,5% и Этот эффект увеличивает энергию.

Технические характеристики:
Диаметр цилиндра (мм) 84
Мощность охлаждения (кВт) 120
Ход (мм) 67
Хладагент R22

Состав: Охладитель воздуха, Компрессор, Записка Язык документа

Софт: AutoCAD 2013

Файлы:
44\COMPRESOR V V, deschis_l.dwg
44\Foaie de titlu la MF.doc
44\Memoriu de calcul .doc
44\Racitor de aer_l.dwg
44\Tabele de specificatii la MF.doc
44
