Конкурс асов 3D-моделирования

Проектирование и расчёт холодильной камеры

Костромской Государственный Университет
Кафедра ТММ, ДМ И ПТМ
Дисциплина: "Расчет и конструирование специализированного оборудования"
Тема : "Проектирование холодильной камеры"
Кострома 2019

Техническое задание :
Спроектировать холодильную камеру для хранения конкретного вида продуктов или группы продуктов(Яйца в коробках и Баранина в тушах) . Форма помещения камеры – прямоугольная, соотношение сторон и кол-во перегородок выбирается самостоятельно. Температуру и влажность в камере определяется параметрами хранения продукта. Камера устанавливается внутри помещения, одна стена камеры примыкает к капитальной стене здания, сделанного из бетона, толщина капитальной стены 300 мм. Помещение отапливаемое. Температура в помещении всегда 23 градуса С. Потолок камеры используется только для теплоизоляции. Снеговых и других внешних нагрузок нет. Пол камеры – многослойная конструкция, общая для всего помещения. Теплоизоляция для пола керамзит 200 мм, внешняя высота камеры 3,4 м, максимальная высота упакованных продуктов в камере 2,9 м.
В данной работе проектируется холодильная камера , проводится соответствующий полный расчёт теплопотерь и подбор вспомогательного оборудования.

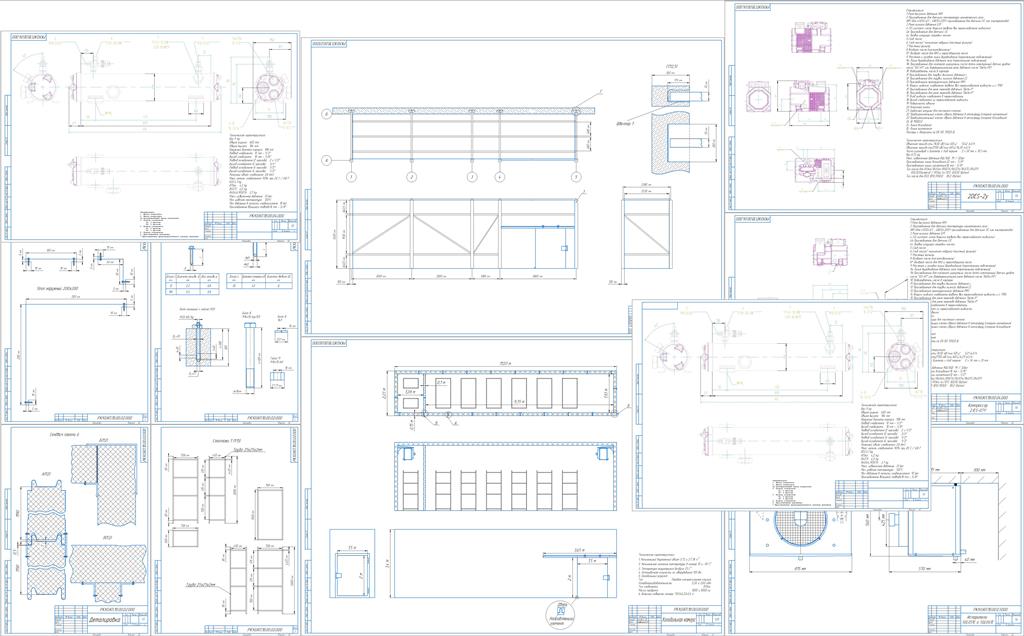

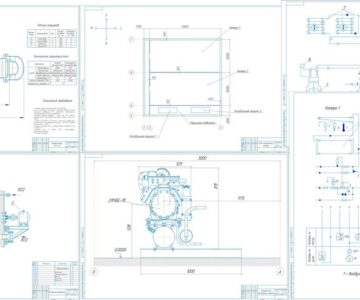

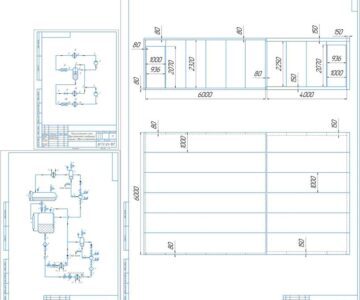

Графическая часть содержит чертежи камеры (общего вида , и каркаса (сетки колонн)) , деталировку (со стеллажами ,нащельниками и сэндвич панелями).
Содержание:

1.Техническое задание.
2.Конструкторский расчёт.
3.Выбор комплекса технических средств.

Состав: Холодильная камера(общий вид), Каркас холодильной камеры (Сетка колонн), Деталировка (Нащельники,Стеллажи,Сендвич панели) Спецификация. Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Проектирование и расчёт холодильной камеры

Проектирование холодильной камеры\Деталировка и записка\Деталировка.cdw
Проектирование холодильной камеры\Деталировка и записка\Расчетно пояснительная записка.docx
Проектирование холодильной камеры\Деталировка и записка\Спецификация.doc
Проектирование холодильной камеры\Деталировка и записка\Таблица с данными и результатами.docx
Проектирование холодильной камеры\Камера
Проектирование холодильной камеры\Камера
Проектирование холодильной камеры\Система охлаждения\Испаритель ГОТОВЫЙ.cdw
Проектирование холодильной камеры\Система охлаждения\Комп в 1 камере.cdw
Проектирование холодильной камеры\Система охлаждения\Комп в 2 камере.cdw
Проектирование холодильной камеры\Система охлаждения\Конд в 1 камере.cdw
Проектирование холодильной камеры\Система охлаждения\Конд в 2 камере.cdw
Проектирование холодильной камеры\Деталировка и записка
Проектирование холодильной камеры\Камера
Проектирование холодильной камеры\Система охлаждения
Проектирование холодильной камеры
