Инженерное оборудование 3-х этажного, 12-ти квартирного здания (Курсовой проект)

НУВГП, ННІБА, ПЦБ
Курсовий проект з дисципліни "Інженерне обладнання будівель"
На тему "Інженерне обладнання 3-х поверхової, 12-ти квартирної будівлі"
Рівне 2013

В житловому будинку запроектована система холодного водопостачання із сталевих (пластмасових, мідних) труб.
Будинок має 3 поверхи, кількість квартир – 12, в кожній з яких проживає по 4 чоловіки. Загальна кількість жителів – 36 чоловік. Загальна кількість санітарно-технічни приладів в будинку – 36. Квартири обладнані такими типами санвузлів: 1 – унітаз, 2 – ванна і умивальник, 3 – унітаз, ванна і умивальник. На кухні розташована мийка.
Системи холодного водопостачання повинні забезпечувати подачу води відповідно розрахунковому числу споживачів або встановлених санітарно-технічних приладів. Холодний водопровід житлового будинку складається з таких елементів:
- Ввід
- Водомірний вузол
- Розвідна мережа, яка складається із магістральних ліній, стояків і підведень до санітарних пристроїв.
На кожному відгалуженні від водопровідного стояка в квартиру влаштовано фільтр і лічильник води.
Система газопостачання будинку складається з газопроводу-вводу, ввідного газопроводу, стояків, квартирних розведень, газових приладів і арматури. Внутрішні газопроводи запроектовано із сталевих труб. Прокладання газопроводів всередині будинку відкрите [3, п.6.6].
Вводи газопроводів в житловому будинку запроектовано через стіну кухні. Для захисту газопроводів від пошкоджень в місцях перетину труб з будівельними конструкціями передбачено футляри, кінці яких виступають над і під перекриттям не менше ніж на 3 см [3, п.6.7].
В курсовій роботі запроектовано однотрубну систему опалення з верхнім розведенням магістралі та осьовими замикаючими ділянками. Матеріал теплопроводів – сталь. Опалювальні прилади – сталеві панельні радіатори.
В курсовій роботі запроектована природна витяжна вентиляція, призначена для видалення надлишків тепла, вологи, вуглекислого газу, інших шкідливих виділень від приготування їжі.
В житловому трьохповерховому будинку влаштована витяжна вентиляція окремими каналами для кухні, санвузла, ванної кімнати. Витяжний отвір запроектовано з верхньої зони приміщення на відстані 20см від стелі. Отвір закритий решіткою. Надходження повітря відбувається неорганізовано через кватирки та нещільності у вікнах.

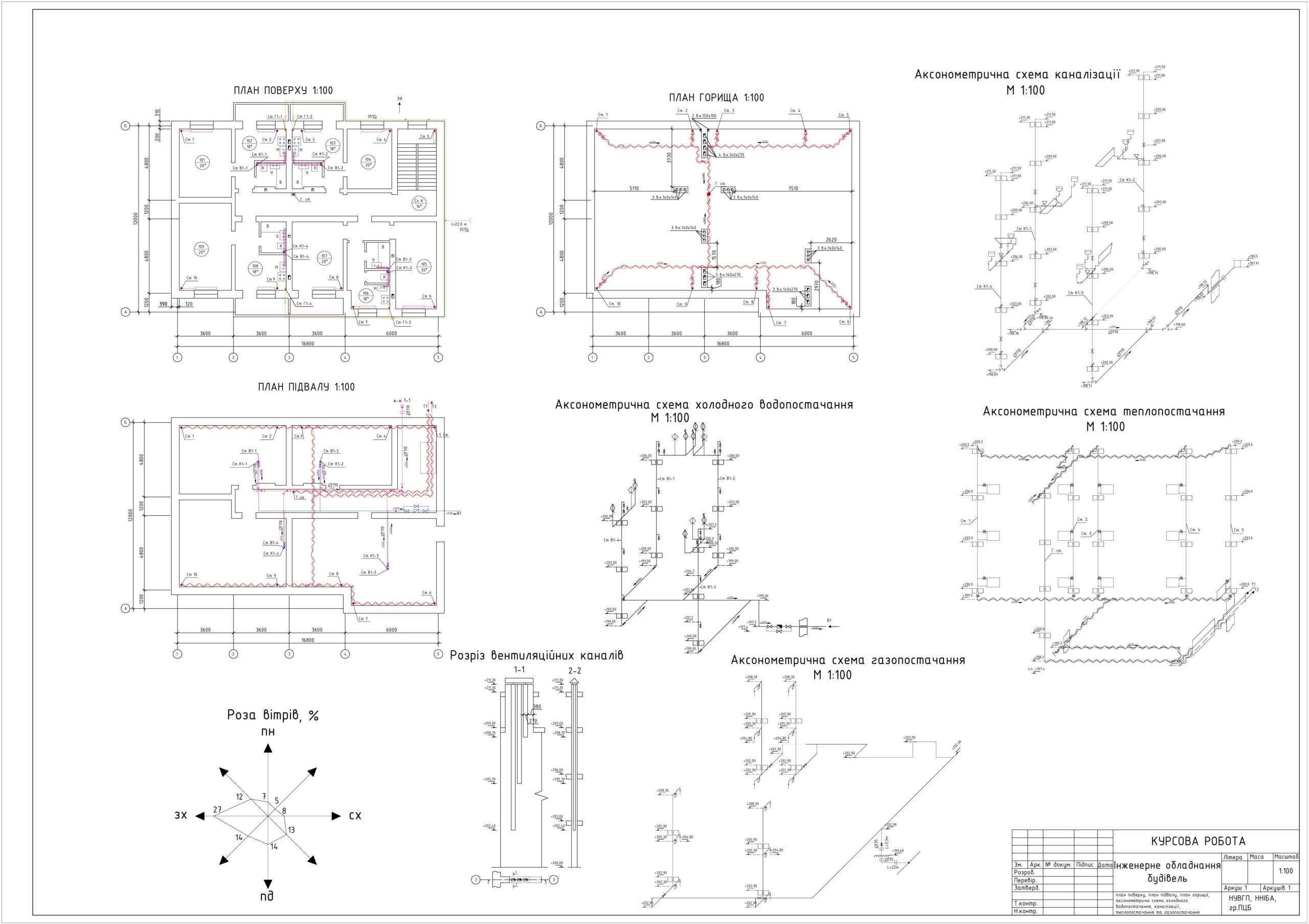

Состав: план поверху, план підвалу, план горища, аксонометричні схеми холодного водопостачання, каналізації, теплопостачання та газопостачання Язык документа

Софт: AutoCAD 2012

Сайт: www

Каталог / Инженерные системы / Инженерное оборудование 3-х этажного, 12-ти квартирного здания (Курсовой проект)

Просмотр файлов
Пояснююча.docx
Креслення.dwg
