Инженерное оборудование 3-х этажного здания на 48 жителей (Курсовой проект)

НУВГП, ННІБА, ПЦБ
Курсовий проект з дисципліни "Інженерне обладнання будівель"
На тему "Інженерне обладнання триповерхової будівлі на 48 жителів"
Рівне 2012

В житловому будинку запроектована система холодного водопостачання із пласмасових труб.Будинок має три поверхи,кількість квартир-12. В кожній квартирі проживає по 4 чоловіки.
Загальна кількість жителів-48.
Загальна кількість санітарно-технічних приладів у будинку-48.
Квартири обладнані такими типами сан вузлів:
-унітаз,умивальник,ванна (КУВ);
-умивальник,ванна(УВ);
-унітаз,умивальник,ванна (КУВ);
-унітаз,умивальник,ванна (КУВ);
На кухні розташована мийка.В будинок надходить холодна вода,приготування гарячої води здійснюється у квартирах газових нагрівачах.
Всі каналiзацiйнi стояки прокладенi у будинкувiдкрито; розмiщеннястоякiвприйнято на однiйoci з унiтазом.Всього у будинку запроектовано 4 каналiзацiйних стояка. До каналiзацiйнихстоякiв на кожному поверсiприєднанiповерховi вiдвiднiтрубопроводи, щозбирають стiчну воду вiд санiтарно-технiчних приладiв, якi в своючергу приєднанi до цих трубопроводiв через гiдравлiчнi затвори. Вiдвiднi трубопроводиприєднанi до стояка за допомогою косих трiйникiв. Верхня частинастоякавиведена, вище даху на 0,5 м. Прокладання поверхових вiдвiднихтрубзапроектовано вiдкритим на вiдстанi 0,1 м вiд пiдлоги поверху.
Система газопостачання в будинку складається з газопроводу-вводу,ввідного газопроводу,стояків,квартирних розведень,газових приладів і арматури. Внутрішні газопроводи запроектовано із сталевих труб.
Вводи газопроводів в житловому будинку запроектовано через стіну кухні. Для захисту газопроводів від пошкоджень в місця перетину труб з будівельними конструкціями запроектовано гільзи з герметизацією зазору між трубою і гільзою.
Квартирне розведення газових труб призначене для подачі газу від стояків до газових приладів і складається з розподільних трубопроводів і спусків до приладів. Перед кожним газовим приладом на спуску на висоті 2,2м від підлоги запроектована запірна арматура-корковий кран. Для обліку газу в кожній квартирі передбачено газовий лічильник.
В курсовiй роботi запроектовано однотрубну систему опалення з верхнімрозведенням магiстралi та осьовими замикаючими дiлянками. Матерiал теплопроводів - сталь. Опалювальнi прилади - сталевi панельнi радiатори типу 22 К висотою 500 мм.
В курсовiй роботi запроектована природна витяжна вентиляцiя, призначенадля видаленнянадлишкiв тепла, вологи, вуглекислого газу, iншихшкідливих видiленьвiдприготуванняїжi.
В житловому трьохповерховому будинку влаштована витяжна вентиляція окремими каналами для кyxнi, санвузла,ванної кiмнати. Витяжний oтвip запроектовано з верхньої зони примiщення на вiдстанi 20 см вiд стелi. Отвip закритий решiткою. Надходженняповiтря вiдбуваєтъся неорганiзовано через кватирки та нещiльностi у вікнax.

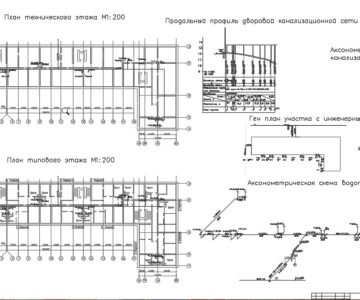

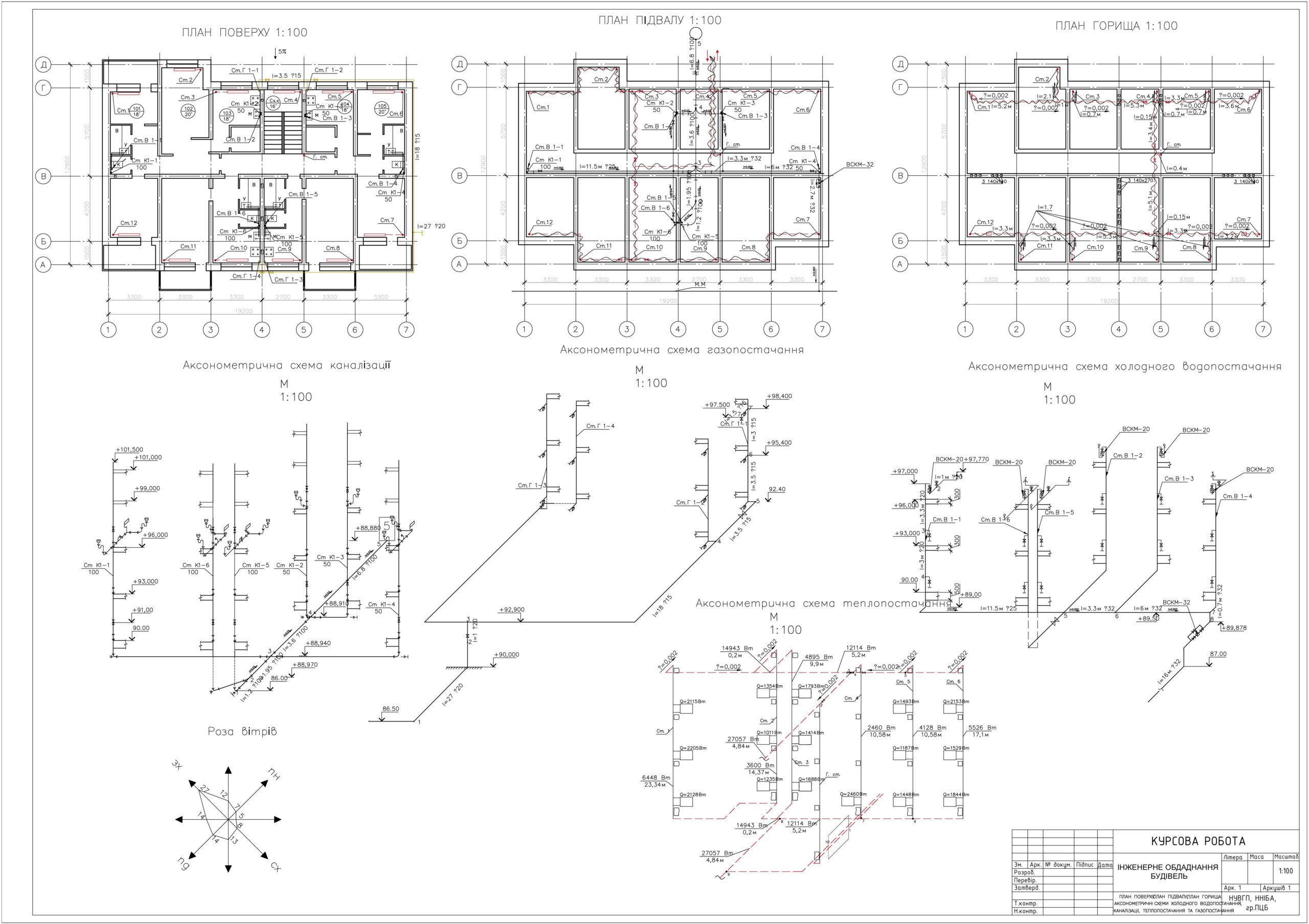

Состав: План поверху, план підвалу, план горища, аксонометричні схеми холодного водопостачання, каналізації, теплопостачання та газопостачання. Язык документа

Софт: AutoCAD 2012

Каталог / Инженерные системы / Инженерное оборудование 3-х этажного здания на 48 жителей (Курсовой проект)

Просмотр файлов
4. Опалення.docx
5. Вентиляція.docx
Зміст.docx
Лист.dwg
Титулка.docx
1. Внутрішній холодний вдопровід.docx
2. Внутрішня каналізація.docx
3. Газопостачання.docx
