Инженерное оборудование 3-х этажного, 9-ти квартирного здания (Курсовой проект)

НУВГП, ННІБА, ПЦБ
Курсовий проект з дисципліни "Інженерне обладнання будівель"
На тему "Інженерне обладнання 3-х поверхової, 9-ти квартирної будівлі"
Рівне 2013

В житловому будинку запроектована система холодного водопостачання із сталевих труб.
Будинок має три поверхи, кількість квартир - 9, в кожній з яких проживае по 4 людини. Загальна кількість жителів - 36. Квартири обладнані такими типами вузлів: 1 - ванна та умивальник, 2 - унітаз, 3 - ванна, унітаз та умивальник. На кухні розташована мийка. Загальна кількість санітарно-технічних приладів: N=48. В будинку централізоване холодне та гаряче водопостачання.
Системи холодного водопостачання повинні забезпечувати подачу води відповідно розрахунковому числу водо споживачів або встановлених санітарно-технічних приладів. Холодний водопровід житлового будинку складається з таких елементів:
1. Ввід;
2. водомірний вузол;
3. Розвідна мережа, яка складається із магістральних ліній, стояків і підведень до санітарних приладів.
Каналізаційні стояки прокладені у будинку відкрито ,розміщення стояків прийнято на одній осі з унітазом. Всього у будинку запроектовано 4 каналізаційних стояка. До каналізаційних стояків на кожному поверсі приєднані поверхові відвідні трубопроводи, що збирають стічну воду від санітарно-технічних приладів, які в свою чергу приєднані до цих трубопроводів через гідравлічні затвори. Відвідні трубопроводи приєднані до стояка за допомогою косих трійників. Верхня частина стояка виведена вище даху на 0,5 м. Прокладання поверхових відвідних труб запроектовано відкритим на відстані 0,1 м від підлоги поверху.
Система газопостачання в будинку складається з газопроводу-вводу,ввідного газопроводу,стояків,квартирних розведень,газових приладів і арматури. Внутрішні газопроводи запроектовано із сталевих труб.
Вводи газопроводів в житловому будинку запроектовано через стіну кухні. Для захисту газопроводів від пошкоджень в місця перетину труб з будівельними конструкціями передбачено футляри, кінці яких виступають над і під перекриттям не менше ніж на 3см.
В курсовій роботі запроектовано однотрубну систему опалення з верхнім розведенням магiстралi та осьовими замикаючими ділянками. Матерiал теплопроводів - сталь. Опалювальнi прилади – сталеві панельнi радiатори типу 22 К висотою 500 мм.
В курсовiй роботi запроектована природна витяжна вентиляцiя, призначенадля видалення надлишкiв тепла, вологи, вуглекислого газу, iнших шкідливих видiленьвiдприготування їжi.
В житловому трьохповерховому бушнку влаштована витяжна вентиляція окремими каналами для кyxнi, санвузла, ванної кiмнати. Витяжний oтвipзапроектовано з верхньої зони примiщення на вiдстанi20 см вiд стелi. Отвipзакритий решiткою. Надходження повiтря вiдбуваетъсянеорганiзовано черезкватирки та нещiлъностi у вікнax.

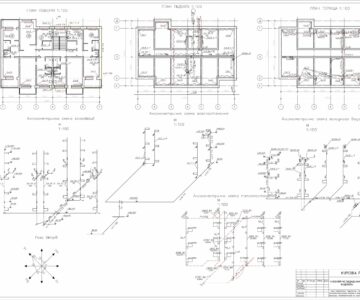

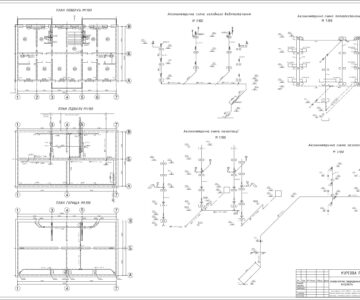

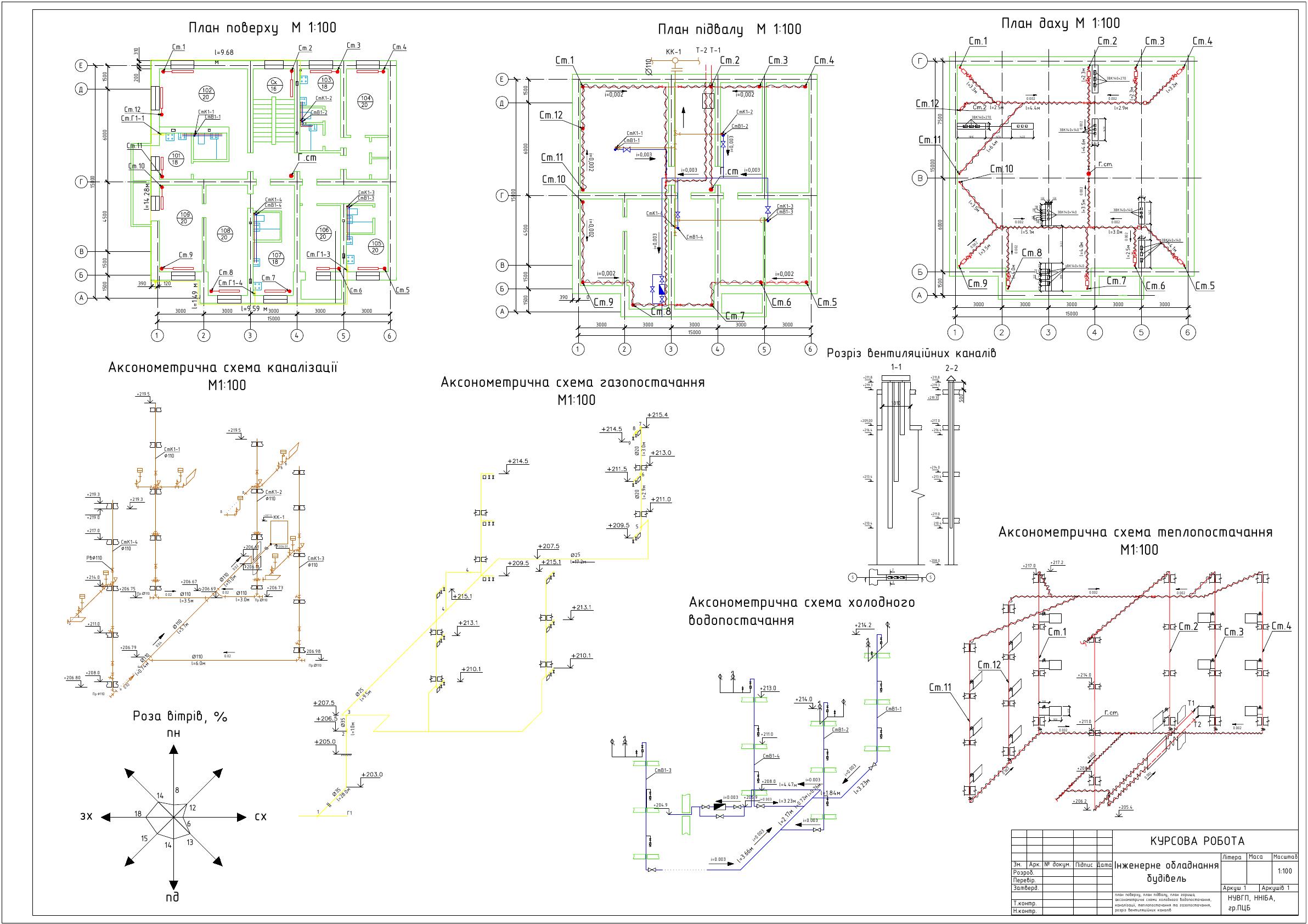

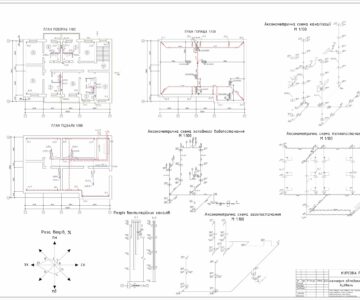

Состав: план поверху, план підвалу, план горища, аксонометричні схеми холодного водопостачання, каналізації, теплопостачання та газопостачання, розріз вентиляційних каналів Язык документа

Софт: AutoCAD 2012

Сайт: www

Каталог / Инженерные системы / Инженерное оборудование 3-х этажного, 9-ти квартирного здания (Курсовой проект)

Просмотр файлов
Інженерне.docx
Сантехніка.dwg
