Инженерное оборудование 3-х этажного, 6-ти квартирного здания (Курсовой проект)

НУВГП, ННІБА, ПЦБ
Курсовий проект з дисципліни "Інженерне обладнання будівель"
На тему "Інженерне обладнання триповерхової 6-ти квартирної будівлі"
Рівне 2012

В житловому будинку запроектована система холодного водопостачання із сталевих труб.
Будинок має 3 поверхи. Кількість квартир – 6. В кожній квартирі проживає по 4 людини. Загальна кількість жителів – 24 чоловік. Загальна кількість санітарно-технічних приладів в будинку – 30. Квартири обладнані такими типами санвузлів: 1 – унітаз і умивальник, 2 – ванна і умивальник. На кухні розташована мийка.
В будинку централізоване холодне і гаряче водопостачання.
Каналізаційні стояки прокладені у будинку відкрито; розміщення стояків прийнято на одній осі з унітазом. Всього у будинку запроектовано 4 каналізаційних стояка. До каналізаційних стояків на кожному поверсі приєднані поверхові відвідні трубопроводи, що збирають стічну воду від санітарно-технічних приладів, які в свою чергу приєднані до цих трубопроводів через гідравлічні затвори. Відвідні трубопроводи приєднані до стояка за допомогою косих трійників. Верхня частина стояка виведена вище даху на 0,5м. прокладання поверхових відвідних труб запроектовано відкритим на відстані 0,1 м від підлоги поверху.
Система газопостачання в будинку складається з газопроводу-вводу,ввідного газопроводу,стояків,квартирних розведень, газових приладів і арматури. Внутрішні газопроводи запроектовано із сталевих труб.
Вводи газопроводів в житловому будинку запроектовано через стіну кухні. Для захисту газопроводів від пошкоджень в місця перетину труб з будівельними конструкціями запроектовано гільзи з герметизацією зазору між трубою і гільзою.
Квартирне розведення газових труб призначене для подачі газу від стояків до газових приладів і складається з розподільних трубопроводів і спусків до приладів. Перед кожним газовим приладом на спуску на висоті 2,2м від підлоги запроектована запірна арматура-корковий кран. Для обліку газу в кожній квартирі передбачено газовий лічильник.
В курсовiй роботi запроектовано однотрубну систему опалення з верхнім розведенням магiстралi та осьовими замикаючими дiлянками. Матерiал теплопроводів - сталь. Опалювальнi прилади - сталевi панельнi радiатори типу 22 К висотою 600 мм, за температури теплоносія для однотрубних систем – 105С.
В курсовiй роботi запроектована природна витяжна вентиляцiя, призначена для видалення надлишкiв тепла, вологи, вуглекислого газу, iнших шкідливих видiлень вiд приготування їжi.
В житловому триповерховому будинку влаштована витяжна вентиляція окремими каналами для кyxнi, санвузла, ванної кiмнати. Витяжний oтвip запроектовано з верхньої зони примiщення на вiдстанi 20 см вiд стелi. Отвip закритий решiткою. Надходження повiтря вiдбуваєтъся неорганiзовано через кватирки та нещiльностi у вікнax.

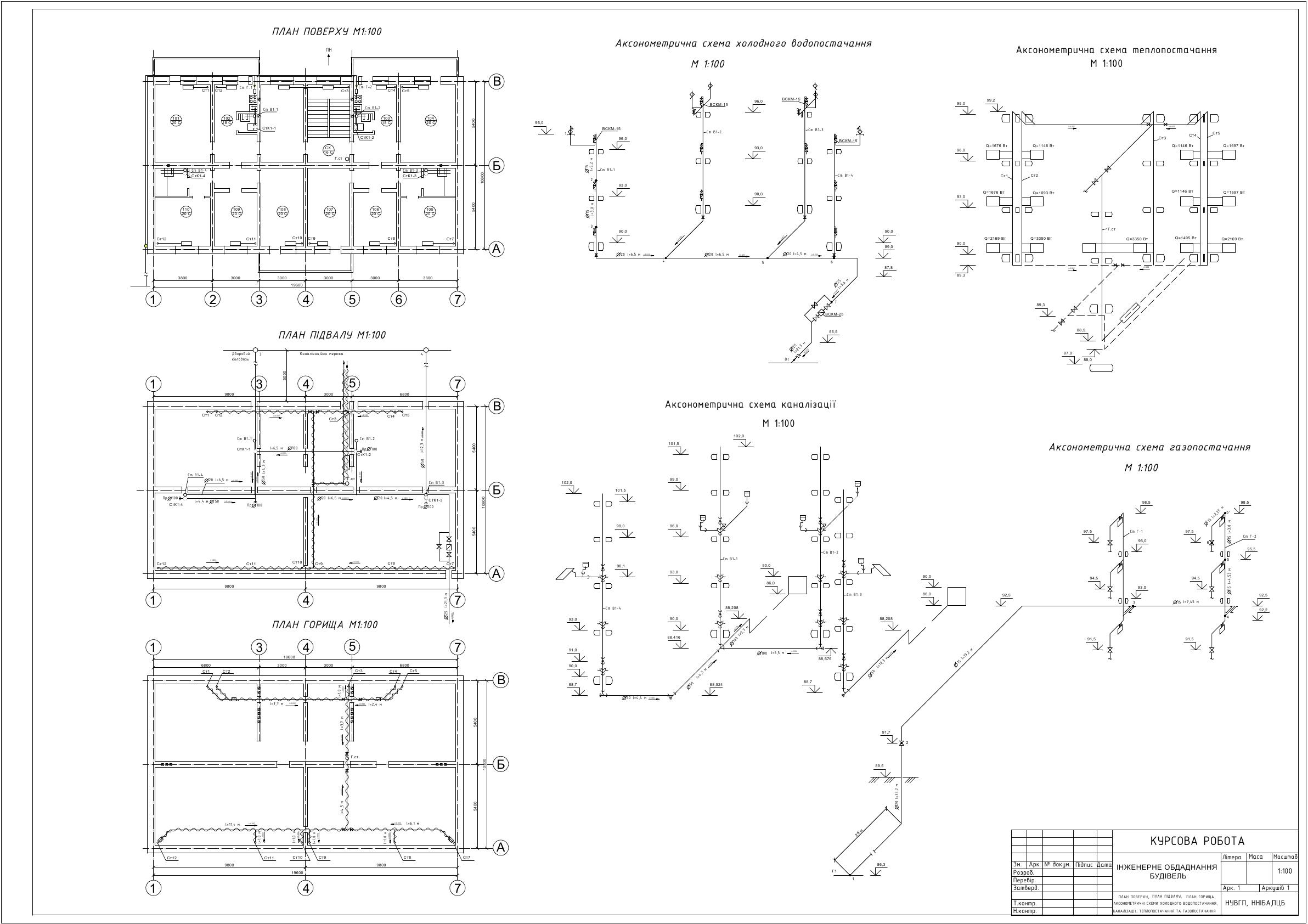

Состав: План поверху, план підвалу, план горища, аксонометричні схеми холодного водопостачання, каналізації, теплопостачання та газопостачання. Язык документа

Софт: AutoCAD 2012

Каталог / Инженерные системы / Инженерное оборудование 3-х этажного, 6-ти квартирного здания (Курсовой проект)

Просмотр файлов
Зміст.docx
каналізація.docx
кравченко.dwg
література.docx
Опалення.docx
табл.1.xlsx
Титулка.docx
Вентиляція.docx
водопроведення.doc
газопостачання.docx
