подвес волоконно-оптического кабеля по сущ. опорам воздушной линии ,далее предусматривается прокладка волоконно-оптического кабеля в защитной оболочке (труба ПЭ 110мм) в предварительно отрытую траншею вдоль трассы автодороги( в грунт)
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -
- Проектная документация по прокладке ВОК к объекту (участок прокладки кабельной линии вдоль автодороги)
Проектная документация по прокладке ВОК к объекту (участок прокладки кабельной линии вдоль автодороги)
0
3
409
5
0
Автор
SS18
Дата
18.02.2022
Язык
Русский
Состав

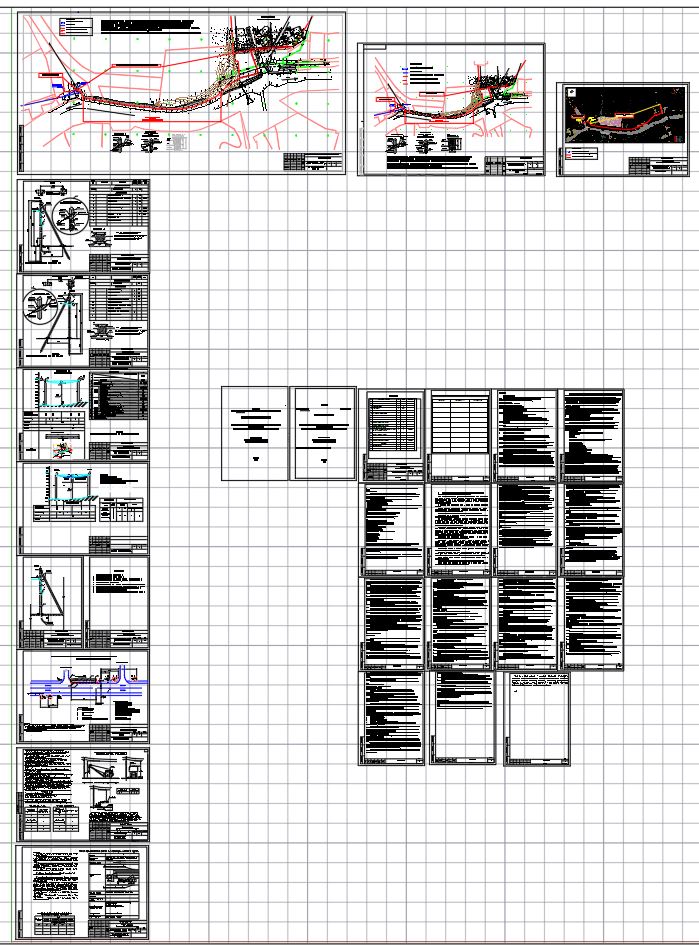

1. План схема строительства (1:500). 2. План схема строительства (1:1000). 3. Схема существующей опоры №1 Анкерная (концевая) опора А11 . (Лист А3) 4. Схема существующей опоры №2 Анкерная (концевая) опора А11. . (Лист А3) 5. Вывод кабеля на опору №1. (Лист А4) 6. Пересечение линии связи (ВОК) с дорогой. (проезд с основной дороги). (Лист А3) 7. Продольный профиль пересечения с дорогой. (проезд с основной дороги). (Лист А3) 8. Организация движения и ограждение места производства работ. (Лист А3) 9. Производство работ в охранной зоне ЛЭП (Лист А3) 10. Схема производства работ по прокладке кабельной линии связи в грунт (Лист А3)
