Адаптер для тестера тепловых пожарных извещателей «SOLO 424-101»

Масштаб габаритной модели - 1:1. Моделирование твердотельное. Деталь сборки одна. Размеры реальные, взяты в результате замеров габаритов тестера тепловых пожарных извещателей «SOLO 424-101».
Адаптер от производителя тестера «SOLO 424-101» не поставляется, стоит отметить, что производителем наличие адаптера в рабочей зоне тестера не предусмотрено.
Тестер «SOLO 424-101» предназначен для проверки тепловых пожарных извещателей в общепромышленном исполнении. Разработанный адаптер позволяет расширить возможности тестера «SOLO» и осуществлять проверку не только общепромышленных, но и взрывозащищенных извещателей, характеризующихся наличием трубок с выносным чувствительным элементом. Модернизированный тестер «SOLO» можно использовать для проверки взрывозащищенных извещателей, установленных в помещениях с умеренной и пониженной пожароопасностью.

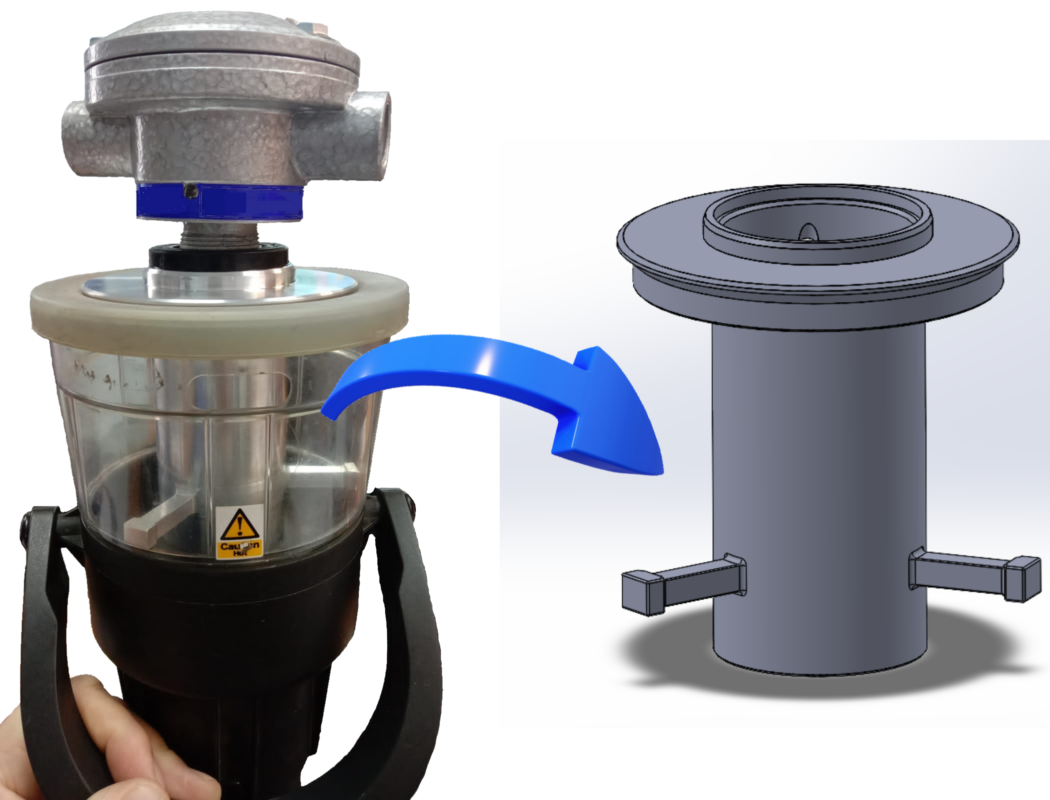

Адаптер может применяться для модернизации линейки устройств контроля извещателей «SOLO» и не требует переоборудования тестера, его достаточно вставить в полость стакана, где он зафиксируется с помощью трех центрирующих элементов.
С помощью адаптера испытывали различные взрывозащищенные пожарные тепловые извещатели, например, «ИП 101-07Е».
Адаптер позволяет разделить рабочее пространство тестера на две зоны. Зона №1 представляет собой полость корпуса, при этом входом в зону №1 является внутреннее отверстие торцевой части со стороны торца адаптера, контактирующего с дном тестера, а выходом из зоны №1 является отверстие (отверстия) на боковой поверхности адаптера; при размещении выносного чувствительного элемента пожарного извещателя в зоне №1 зазор между наружной поверхностью выносного чувствительного элемента и торцом адаптера либо минимизируется, либо полностью устраняется. Зона №2 представляет собой часть рабочего пространства тестера SOLO, окружающую корпус адаптера, при этом зона №2 ограничена дном тестера, стенкой стакана тестера, утолщением адаптера, эластичной прокладкой тестера и боковой поверхностью корпуса адаптера. Входом в зону №2 является отверстие (отверстия) в боковой поверхности адаптера, а выходом из зоны №2 является сквозное отверстие в стакане адаптера.
Принцип работы тестера с адаптером. С помощью адаптера рабочее пространство тестера «SOLO 424-101» разделяют на две зоны, перемещают тестер таким образом, чтобы выносной чувствительный элемент теплового пожарного извещателя во взрывозащищенном исполнении был расположен в первой зоне, затем формируют тестером поток нагретого воздуха, который поступает на вход первой зоны, и, осуществляя нагрев выносного чувствительного элемента, проходит из первой зоны во вторую зону и выходит из неё, покидая рабочее пространство устройства проверки. При этом осуществляют подачу потока нагретого воздуха в первую зону до установления в ней температуры срабатывания теплового пожарного извещателя во взрывозащищенном исполнении. Технический результат – обеспечение нагрева выносного чувствительного элемента до температуры срабатывания теплового пожарного извещателя во взрывозащищенном исполнении устройством проверки теплового пожарного извещателя в общепромышленном исполнении, при одновременном снижении потерь тепла на нагрев пространства, окружающего устройство проверки извещателя.
