Донецкая национальная академия строительства и архитектуры
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Основы микроклимата зданий"
на тему: "Проектирование теплоизоляционной оболочки здания по теплотехническим показателям ее элементов"
Макеевка 2021
Пояснительная записка включает в себя 92 формулы, 15 рисунков, 10 таблиц и представлена на 73 страницах.
В курсовой работе был выполнен теплотехнический расчет помещения жилой комнаты в городе Запорожье.
Был выполнен расчет стен, с утеплителем и без утеплителя, расчет совмещенного покрытия и перекрытия над подвалом.
Определена конструкция заполнения оконного проема, а также рассчитано приведенное сопротивление теплопередаче светопроницаемых конструкций и температурный перепад. Проверено соблюдение требований по воздухопроницаемости наружной стены.

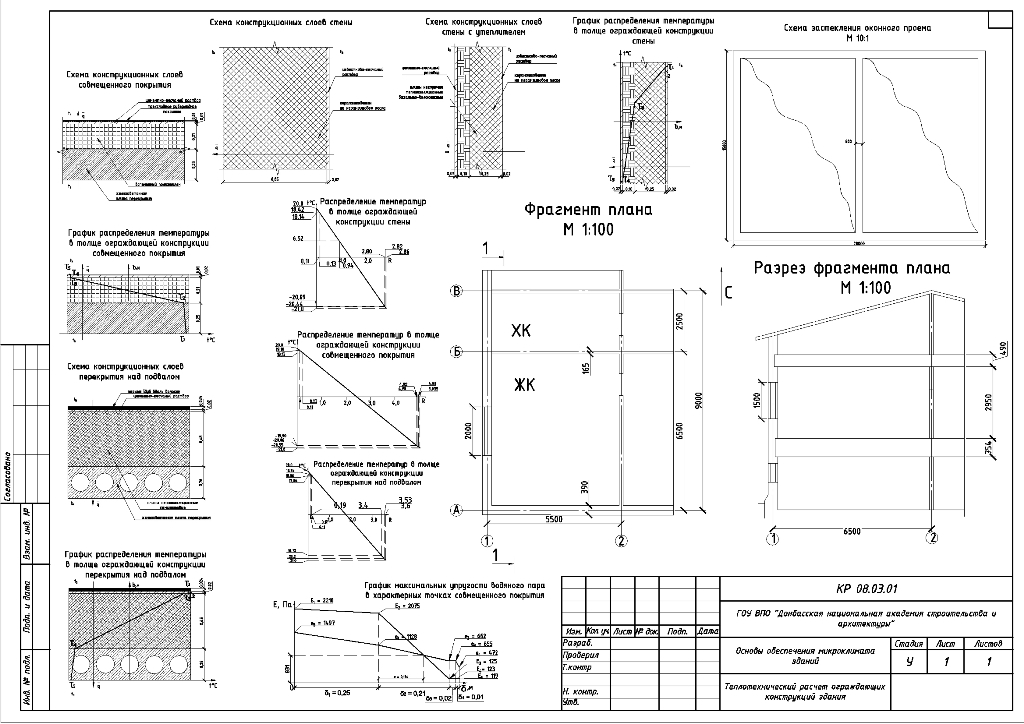

Построена линия распределения температуры в толще ограждения.
Определена температура внутренней поверхности ограждения и проверено соблюдение обязательного условия по требованиям
п. 2 ДБН В.2.6-31: 2006
(R_(∑пр) ≥R_qmin, △t_пр≤t_сг, τ_(в min)>τ_min)
Определена плоскость возможной конденсации влаги и относительная влажность воздуха, при которой возможно образование конденсата.
Определена теплоустойчивость углового помещения в зимний период и совмещенного покрытия при воздействии солнечной радиации.
Введение…………………………………………………………………. 7
Предварительные расчеты…………………………………………........ 8
Часть I Проектирование теплоизоляционной оболочки здания
по теплотехническим показателям ее элементов……………………… 10
Задача 1…………………………………………………………………… 10
Задача 2…………………………………………………………………… 14
Задача 3………………………………………………………………........ 17
Задача 4…………………………………………………………………… 20
Задача 5…………………………………………………………………… 28
5.1 Аналитический способ распределения температур в
толще ограждающих конструкций стены, совмещенного покрытия и перекрытия над подвалом………………………………………………. 28
5.1.1 Стена……………………………………………………….. 29
5.1.2 Совмещенное покрытие………………………………….. 30
5.1.3 Перекрытие над подвалом ………………………………. 31
5.2 Графический способ распределения температур в
толще ограждающих конструкций …………………………………….. 33
5.2.1 Стена……………………………………………………… 33
5.2.2 Совмещенное покрытие…………………………………. 35
5.2.3 Перекрытие над подвалом………………………………. 37
Часть II Оценка влажностного режима ограждающих конструкций…. 40
Задача 6…………………………………………………………………… 40
Задача 7……………………………………………………………………. 44
7.1 Аналитический способ…………………………………………. 44
7.2 Графический способ определения расположения плоскости возможной конденсации………………………………………………. 50
Часть III Определение показателей теплоустойчивости………………. 53
Задача 8…………………………………………………………………… 53
8.1 Расчет теплопотерь здания через ограждающие конструкции……………………………………………………………… 53
8.2 Обмер поверхности ограждающей конструкции…………… 57
Задача 9 ………………………………………………………………….. 67
Список литературы…………………………………………………........ 72
