Источники ГВС - пластинчатые теплообменники. Разрешенный максимум теплопотребления - 10,84 МВт. Нагрузка на отопление - 5,927 МВт. Нагрузка на ГВС - 4,913 МВт.
Вводные диаметры тепловой сети - Ду200 мм.
Выходные диаметры тепловой сети - Ду150 мм.
Выходные диаметры Т3 - Ду150 и Ду100 мм. На теплообменник - Ду150 мм.
Входные диаметры Т4 - Ду80 и Ду65 мм. На теплообменник - Ду80 мм.
Все оборудование бралось с просторов интернета - с сайтов изготовителей (насосы, теплообменники, задвижки).
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Центральный тепловой пункт (отопление, ГВС)
Центральный тепловой пункт (отопление, ГВС)
0
1
118
0
0
100
Сообщить о проблеме
Автор
Krichev
Дата
01.02.2023
Язык
Русский
Состав

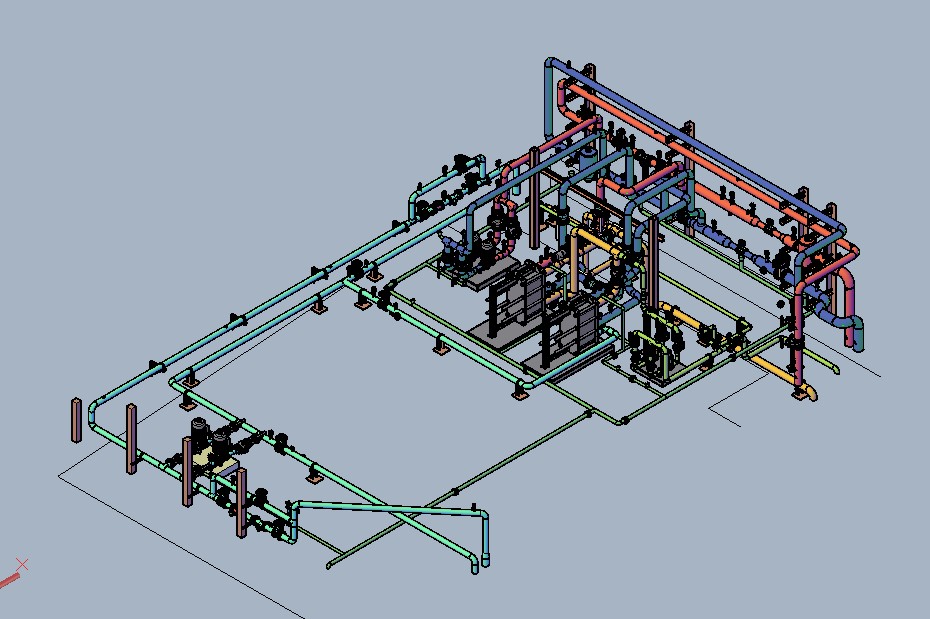

3D модель центрального теплового пункта
Софт
AutoCAD 14
Как открыть?
Содержимое архива
-
ЦТП-36 ТМ 3Д.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
