Котел дровяной 990мм х 665мм х 514мм

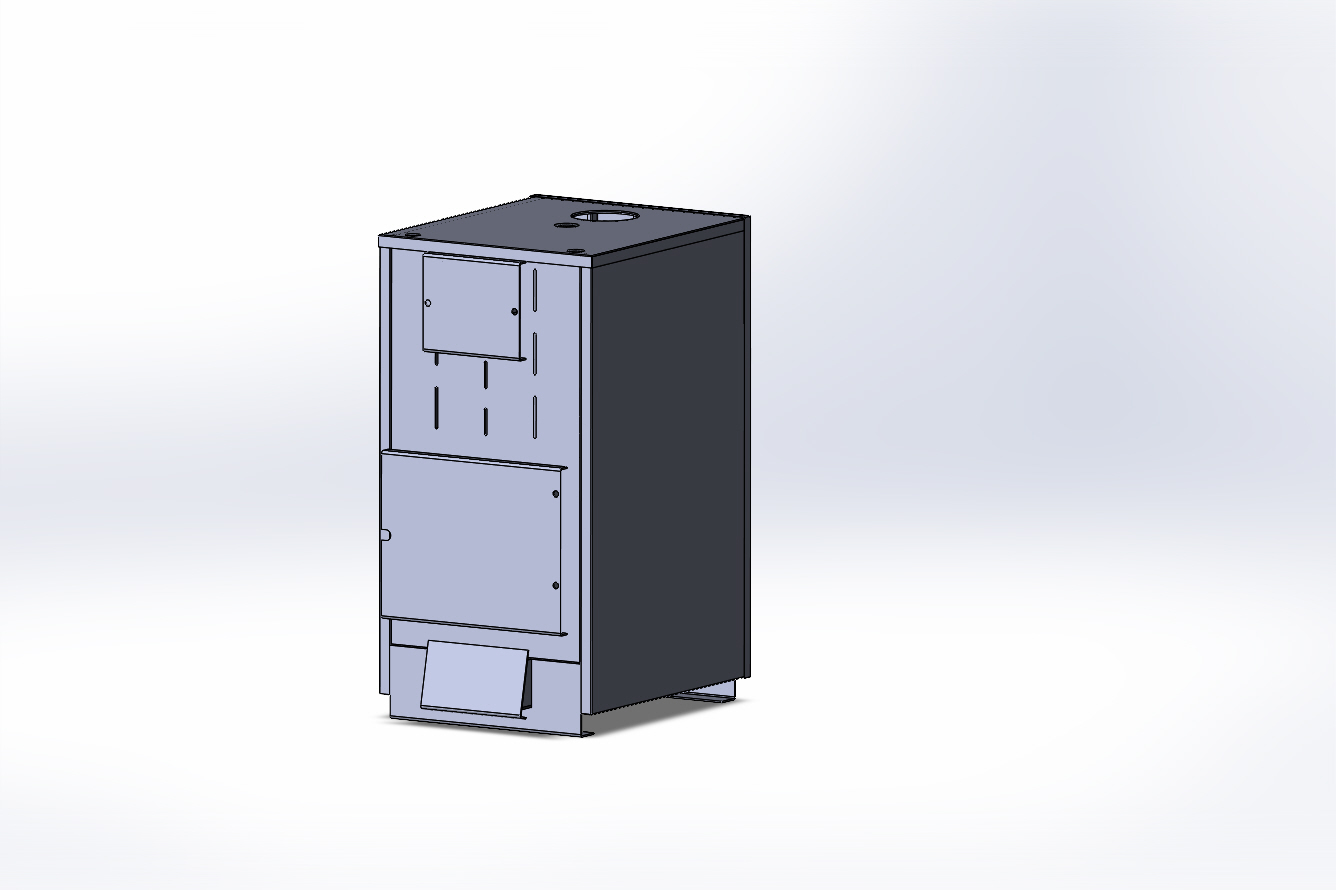

Котел дровяной 990мм х 665мм х 514мм, 3D модель с деталировкой, файлами для лазерной резки и чертежами для гибки

Состав: 3D сборка, деталировка, файлы для лазерной резки, чертежи для гибки

Софт: SolidWorks 2021

Файлы:

console.log

верх отбойник ТО S-4.SLDPRT

верх ТО S-4.SLDPRT

дверца верх S-3.SLDPRT

дверца зольника S-3.SLDPRT

дверца низ S-3.SLDPRT

дно S-4.SLDPRT

зад S-4.SLDPRT

зольник S-3.SLDPRT

кант передний S-4.SLDPRT

крышка зольника S-3.SLDPRT

крышка ТО вех S-4.SLDPRT

крышка ТО низ S-4.SLDPRT

низ отбойника ТО S-4.SLDPRT

низ ТО S-4.SLDPRT

нога зад S-3.SLDPRT

нога перед S-3.SLDPRT

облицовка верх S-0.8.SLDPRT

облицовка ПЛ S-0.8, 2шт.SLDPRT

олицовка зад S-0.8.SLDPRT

отбойник двери верх S-3.SLDPRT

отбойник двери нез S-3.SLDPRT

отбортовка колосника S-4.SLDPRT

перед S-4.SLDPRT

Рубашка верх S-3.SLDPRT

рубашка дно S-3.SLDPRT

Рубашка зад S-3.SLDPRT

Рубашка Л S-3.SLDPRT

Рубашка П S-3.SLDPRT

Рубашка перед S-3.SLDPRT


Сборка3.pdf

Сборка3.SLDASM

Топка S-4.SLDPRT

тр 133.SLDPRT

уголок верх.SLDPRT

уголок зад.SLDPRT

уголок перед д.SLDPRT

уголок перед к.SLDPRT

S-4/гибка1.SLDDRW

S-4/гибка2 S-4.SLDDRW

S-4/Развертка - верх отбойник ТО S-4 обогрей.DXF

S-4/Развертка - верх ТО S-4 обогрей.DXF

S-4/Развертка - дно S-4 обогрей.DXF

S-4/Развертка - зад S-4 обогрей.DXF

S-4/Развертка - кант передний S-4 обогрей, 2шт.DXF

S-4/Развертка - крышка ТО вех S-4 обогрей.DXF

S-4/Развертка - крышка ТО низ S-4 обогрей.DXF

S-4/Развертка - низ отбойника ТО S-4 обогрей.DXF

S-4/Развертка - низ ТО S-4 обогрей.DXF

S-4/Развертка - отбортовка колосника S-4 обогрей, 2шт.DXF

S-4/Развертка - перед S-4 обогрей.DXF

S-4/Развертка - Топка S-4 обогрей.DXF

S-3/гибка S-3.SLDDRW

S-3/Развертка - дверца верх обогрей S-3.DXF

S-3/Развертка - дверца зольника обогрей S-3.DXF

S-3/Развертка - дверца низ обогрей S-3.DXF

S-3/Развертка - зольник обогрей S-3.DXF

S-3/Развертка - крышка зольника обогрей S-3.DXF

S-3/Развертка - нога зад обогрей S-3.DXF

S-3/Развертка - нога перед обогрей S-3.DXF

S-3/Развертка - отбойник двери верх обогрей S-3.DXF

S-3/Развертка - отбойник двери нез обогрей S-3.DXF

S-3/Развертка - Рубашка верх обогрей S-3.DXF

S-3/Развертка - рубашка дно обогрей S-3.DXF

S-3/Развертка - Рубашка зад обогрей S-3.DXF

S-3/Развертка - Рубашка Л обогрей S-3.DXF

S-3/Развертка - Рубашка П обогрей S-3.DXF

S-3/Развертка - Рубашка перед обогрей S-3.DXF

S-0.8/гибка 1 S-0.8.SLDDRW

S-0.8/гибка S-0.8.SLDDRW

S-0.8/Развертка - облицовка верх S-0.8.DXF

S-0.8/Развертка - облицовка ПЛ S-0.8, 2шт.DXF

S-0.8/Развертка - олицовка зад S-0.8.DXF
