Отопление и вентиляция жилого здания г. Актюбинск.

0
3
291
7
3

Новосибирский Государственный Архитектурно – Строительный Университет (Сибстрин)
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Теплогазоснабжение и вентиляция"
На тему: «Отопление и вентиляция жилого здания»
Новосибирск 2014

Исходные данные
1. Район застройки: г. Актюбинск.
2. Этажность здания – 4 этажа.
3. Характеристика наружных ограждений здания:
3.1. Стены:
• Штукатурка из цементно-песчаного раствора δ=0,03м, ρ=1800 кг/м³;
• Утеплитель – плиты минеральные ρ=90 кг/м³;
• Кирпичная кладка из кирпича глиняного обыкновенного δ=0,38м;
• Штукатурка цементно-песчаным раствором δ=0,02м, ρ=1800 кг/м³.
3.2. Чердачное перекрытие:
• Стяжка цементно-песчаным раствором δ=0,04м, ρ=1800 кг/м³;
• Утеплитель - пенополистирол ρ= 35 кг/м³;
• Пароизоляция – рубероид δ=0,015 кг/м³;
• Выравнивающий слой из цементно- песчаного раствора δ=0,01м, ρ=1800 кг/м³;
• Железобетонная плита перекрытия без пустот δ=0,25м.
3.3. Пол над неотапливаемым подвалом:
• Линолеум поливинилхлоридный на тканевой основе δ=0,002м, ρ=1400кг/м³;
• Выравнивающий слой из цементно-песчаного раствора δ=0,02м;
• Утеплитель – маты из стеклянного шпательного волокна «URSA» ρ=15кг/м³;
• Пароизоляция – битумная мастика ρ=1400кг/м³, δ=0,003м;
• Железобетонная плита перекрытия без пустот δ=0,25м.
3.4 Окна в жилых помещениях и кухнях 1,8*1,5м; на лестничной клетке 1,3*1,3м.
3.5 Наружные двери: двойные с тамбуром высотой 2,1м.
4.Теплоснабжение здания от ТЭЦ с параметрами теплоносителя
Т1/Т2=95/70 .
5. Высота помещений 3м.

В данной работе производится теплотехнический расчет здания, подбор системы отопления.

Оглавление.
1. Введение
2. Исходные данные
3. Тепловой режим здания
3.1. Расчетные параметры наружного воздуха
3.2. Расчетные параметры внутреннего воздуха
3.3. Теплотехнический расчет наружных ограждающих конструкций
3.3.1. Определение градусо-суток отопительного периода и условий эксплуатации ограждающих конструкций
3.3.2. Стены
3.3.3. Перекрытие чердачное
3.3.4. Перекрытие над подвалом
3.3.5. Окна
3.3.6. Двери
 РАЗДЕЛ 3.4. отсутствует
4. Система отопления
4.1. Выбор системы отопления и типа нагревательных приборов
4.2. Тепловой расчет нагревательных приборов
4.3. Гидравлический расчет
4.4. Подбор оборудования индивидуального теплового пункта
5. Система вентиляции
5.1. Расчет воздухообменов помещений
5.2. Расчет системы вентиляции
6. Противопожарные требования к устройству систем отопления и вентиляции
7. Список литературы
8. Оглавление



Автор
sacrier
Дата
19.12.2019
Язык
Русский
Состав

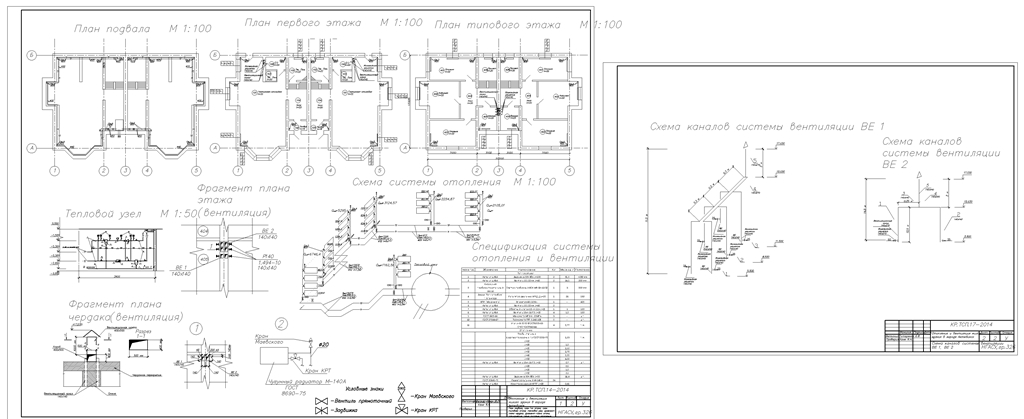

Пояснительная записка; 1 лист - План подвала, план 1го этажа, план типового этажа, тепловой узел, фрагмент плана чердака, фрагмент плана этажа, спецификация, схема системы отопления; лист 2 - Схема каналов системы вентиляции
Софт
AutoCAD 2017 Как открыть?
Содержимое архива
  • КП ТГиВ
    • КУРСАЧ ТГиВ.docx
    • plot.log
    • курсач ТГИВ Женя.dwl2
    • курсач ТГИВ Женя.dwl
    • курсач ТГИВ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Комментарии 3
user-avatar

В разделе 4.2 "Расчеты по всему стояку приведены в таблице". А самой таблицы также нет.

user-avatar

В работе отсутствуют расчеты по целому разделу 3.4 Тепловой баланс помещений и таблицы.
В разделе 5 содержание плана не соответствует заявленному

user-avatar
Андрей Модератор
06.10.2021 в 14:56

Рейтинг вам компенсировали. У самой работы снизили до 20, в описании указали что расчеты не все. Студенты.
