Проект отопления административно-бытового корпуса (АБК)
Проект отопления административно-бытового корпуса (АБК) завода крупнопанельного домостроения Конструкция здание марка КЖ, ТХ технология производство цех. Источником теплоснабжения здания АБК является собственная котельная за-вода крупнопанельного домостроения.
Параметры теплоносителя для системы отопления приняты 95-70ºС.
Схема отопления: двухтрубная.
Поддержание постоянного перепада давления и обеспечение рекомендуемого потокораспределения достигается использованием терморегуляторов и баланси-ровочныч клапанов.
В качестве нагревательных приборов используются биметаллические радиаторы РБС-500. На подводках к нагревательным приборам устанавливаются автомати-ческие терморегуляторы типа RA и ручные запорные клапаны RLV фирмы «Danfoss».
Выпуск воздуха из системы предусматривается через воздуховыпускные устройства, установленные в верхних точках каждого радиатора.
Для отключения и опорожнения системы на ветках устанавливается запорная и дренажная арматура.
Системы отопления монтируется из водогазопроводных труб по ГОСТ 3262-75 и электросварных труб по ГОСТ 10704-91.
Магистральные трубопроводы изолируются теплоизоляционными трубками из вспененного каучука фирмы «K-flex» толщиной 25 мм.

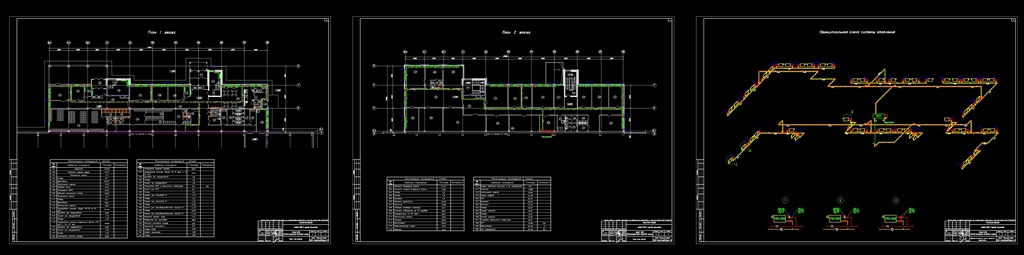

Состав: чертежи и пз
Софт: AutoCAD 2014
