Проектирование индивидуального теплового пункта для торгового центра «Южный полюс» г. Санкт-Петербург Фрунзенского района

0
1
73
2
0

Российский государственный университет им. А.Н. Косыгина
Кафедра энергоресурсоэффективных технологий, промышленной экологии и безопасности
Выпускная квалификационная работа на тему: «Проектирование индивидуального теплового пункта для торгового центра «Южный полюс» г. Санкт-Петербург Фрунзенского района»
Москва, 2022

Перечень рассматриваемых вопросов:
1.Литературный обзор основных технических решений при проектировании ИТП
2.Определение расчетных тепловых нагрузок
3. Разработка принципиальной схемы ИТП, подбор основного и вспомогательного оборудования
4. Разработка функциональной схемы автоматизации ИТП, определение электрических нагрузок, разработка схемы внешних проводок
5. Экономическая оценка сооружения ИТП, рассмотрение вопросов техники безопасности
Исходные данные: характеристики ТЦ «Южный полюс»: количество этажей – 3, площадь этажа – 11782 м2, климатические характеристики: tн=-24 оС, tсрот=-1,2 оС, n=211 сут, схема подключения систем теплопотребления – закрытая независимая.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ЛИТЕРАТУРНЫЙ ОБЗОР ТЕХНОЛОГИЙ ИТП
1.1 Теоретические особенности проектирования ИТП
1.2 Технологические аспекты проектирования ИТП
1.3 Отечественный и зарубежный опыт рынка проектирования ИТП
2.РАЗРАБОТКА ПРОЕКТА ИТП
2.1 Исходные данные для разработки проекта ИТП
2.2 Подбор и расчет теплообменного оборудования
2.3 Подбор насосов
2.4 Разработка принципиальной схемы ИТП
2.5 Определение диаметров трубопроводов
2.6 Гидравлический расчет трубопроводов
2.7 Расчет и подбор расширительных баков
2.8 Расчет тепловычислителей
2.9 Разработка функциональной схемы автоматизации ИТП
2.10 Подбор средств автоматизации
3.РАЗДЕЛ ЭКОНОМИКИ И БЕЗОПАСНОСТИ
3.1 Расчет капитальных, эксплуатационных затрат и эффективности проекта ИТП
3.2 Охрана труда в помещении ИТП. Расчет заземления
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
Приложение А. Спецификация оборудования ИТП
Приложение Б. Спецификация оборудования КИПиА
Приложение В. Электрическая схема подключения клапанов ГВ-Y1, ГВ-Y2 (поз17); ОТ-Y1, OT-Y2 (поз.18), OT-Y3…OT-Y5 (поз.19)
Приложение Г. Электрическая схема узла учета тепловой энергии, подводимой к ИТП
Приложение Д. Электрическая схема узла учета тепловой энергии на вентиляцию I подогрева
Приложение Е. Электрическая схема узла учета тепловой энергии на вентиляцию II подогрева
Приложение Ж. Управление циркуляционными насосами системы отопления (рабочий ОТ-М1, резервный ОТ-М2) и системы вентиляции II подогрева(рабочий ОТ-М3, резервный ОТ-М4)
Приложение И. Управление циркуляционными насосами системы ГВС (рабочий ГВ-М1, резервный ГВ-М2)
Приложение К. Управление подпиточными насосами системы вентиляции II подогрева и отопления
Приложение Л. Капитальные затраты на оборудование ИТП, руб.
Приложение М. Ввод тепловой сети в здание
Приложение Н. Расчетные сечения кабелей
Приложение П. Установка биметаллического термометра
Приложение Р. Установка отборного устройства давления
Приложение С. Установка термопреобразователя сопротивления
Приложение Т. Конструктивные характеристики расходомеров тепловычислителей



Автор
Tatyana0404
Дата
13.02.2023
Язык
Русский
Состав

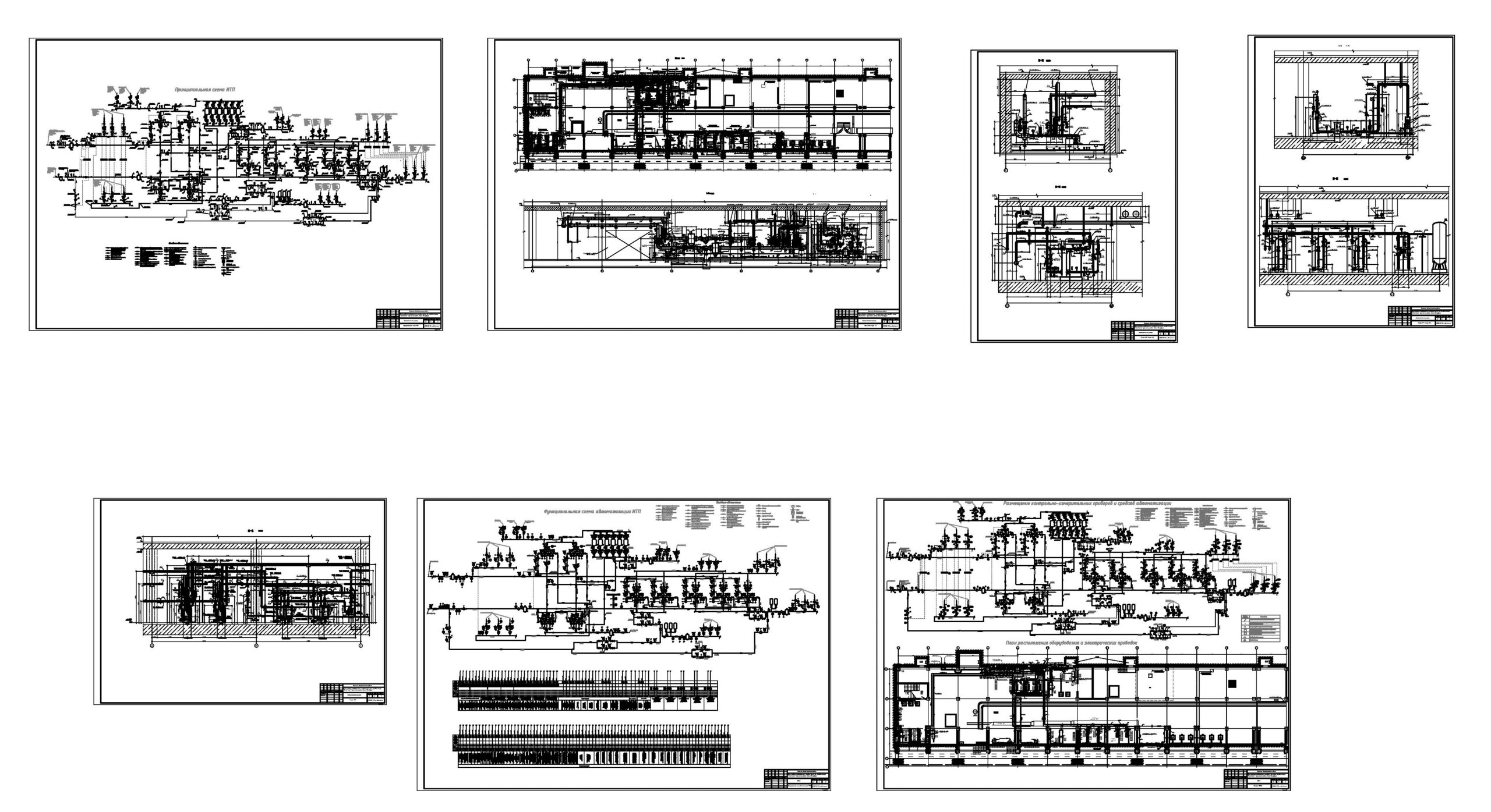

1.Принципиальная схема ИТП. 2.План ИТП.Разрез 1-1. 3. Разрез 2-2.Разрез 3-3. 4. Разрез 4-4.Разрез 5-5. 6. Разрез 6-6. 7.Приборы КИПиА.Функциональная схема автоматизации ИТП. 8.
