Теплоснабжения центра творчества и библиотеки

План тепловой сетi от котельной мощностью 200 кВт до потребителей.
Проект прокладки тепловой сети от модульной топки к потребителям разработан на основании технического задания на проектирование.
Проектируемая тепловая сеть предназначается для теплоснабжения центра творчества и библиотеки.
Источником теплоснабжения является модульная топка с отпуском тепла согласно графику отопления. Транспортируется теплоноситель - вода. перепад температур теплоносителя составляет 90-70 С. Система теплоснабжения - 2-х трубная, закрыта.
Потребление тепла используется для нужд систем отопления в течение отопительного периода.
Давление теплоносителя в точке подключения к трубопроводам теплосети от модульной топочной составляет: в том, что подает - 0,25 МПа, I в обратном - 0,15 МПа.
Трубопроводы тепловой сети прокладываются подземно в непроходных каналах. потрубопроводы теплосети приняты стальные трубы с тепловой изоляцией изпенополиуретана в полиэтиленовой оболочке. В рамках тепловоi камеры приняты неизолированные стальные электросварные трубопроводы по ГОСТ 10704-91.
Трубопроводы в непроходных каналах укладываются на бетонные опорные подушки и скользящие опоры. Компенсация тепловых удлинений трубопроводов теплосети решается счет природных углов поворота трассы.
Неизолированные трубопроводы теплосети, а также стыки трубопроводов в ППУ изоляции, покрываются антикоррозийным покрытием и теплоизоляционными скорлупы. В качества изоляции непроходимых каналов принята обмазочная гидроизоляция.
В нижних точках трубопроводов теплосети предполагается спуск воды осуществляется в сбросной колодец СК1 через запорную арматуру, предусмотренную в тепловой камере ВТ1.

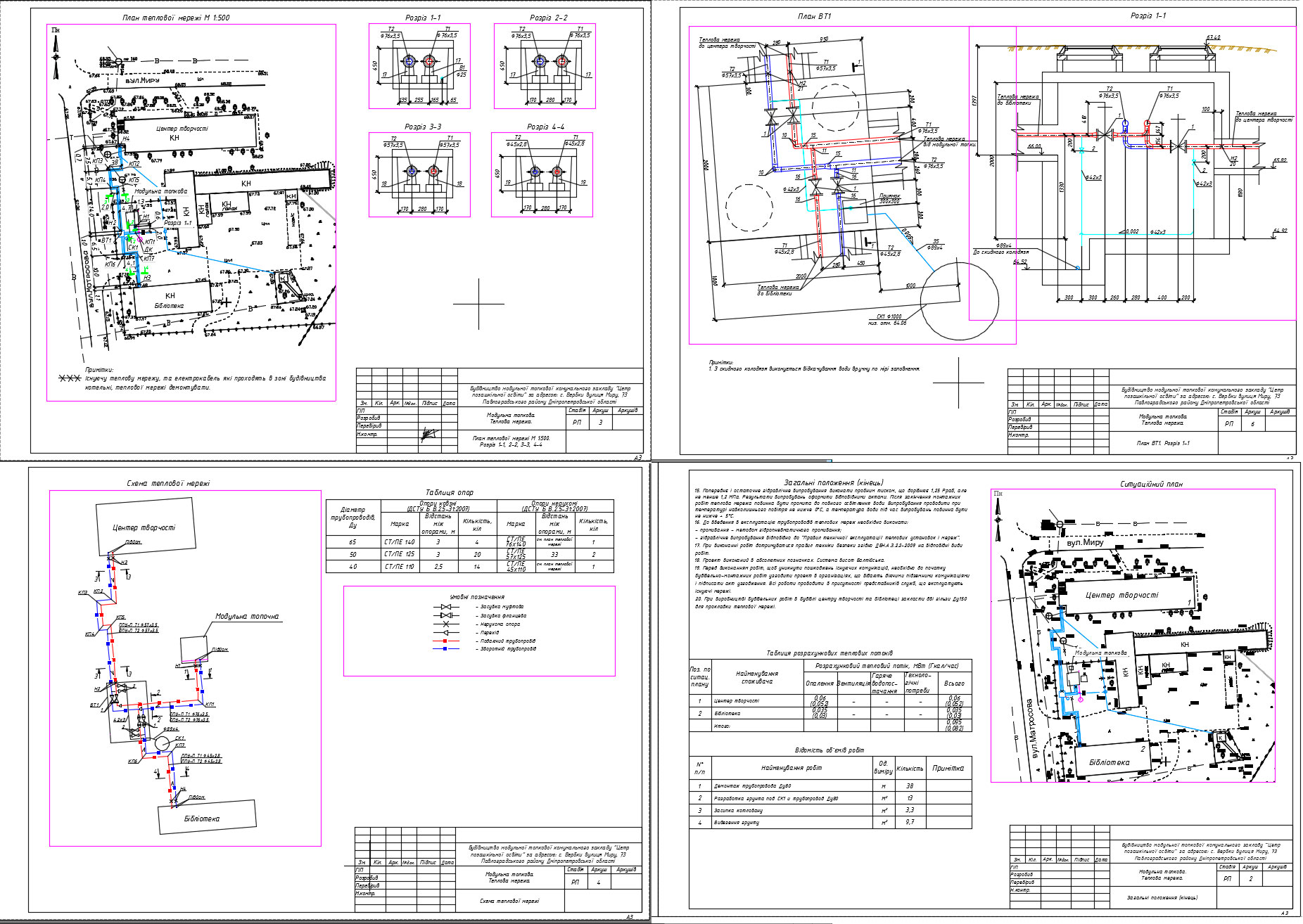

Состав: План тепловой сети, схема, разрезы, узлы. Язык документа

Софт: AutoCAD 2008

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжения центра творчества и библиотеки

Просмотр файлов
2017-БТВ-196-ТМ л.6.dwg
2017-БТВ-196-ТМ л.1,2,ПЗ.dwg
2017-БТВ-196-ТМ л.3.dwg
2017-БТВ-196-ТМ л.4.dwg
2017-БТВ-196-ТМ л.5.dwg
