Тепловой расчет котлоагрегата КВ-ГМ-10

СНАУ
кафедра энергетики в АПК
Курсовой проект
на тему: Тепловой расчет котлоагрегата КВ-ГМ-10
Сумы, 2015

Пояснительная записка курсовой работы представлена на 30 страницах машинописного текста, 8 таблиц, 4 использованных литературных источника и 2 листа графической части формата А1.
Объектом разработки является тепловой расчет котла КВ-ГМ-10, работающего на газе газопровода Гоголево-Полтава.
В данной курсовой работе проведен расчет объема и энтальпии продуктов сгорания и воздуха.
Рассчитан коэффициент полезного действия (КПД) и расход топлива котельного агрегата.
Проведен тепловой тозрахунок топочной камеры и водяного экономайзера.

Исходные данные
Тип котла – КВ-ГМ-10;
Расчетная паропроизводительность котла D = 2,22 кг/с;
Основное топливо – природный газ газопровода Гоголево-Полтава;
Абсолютное давление пара на выходе из пароперегревателя p = 1,37 МПа;
Температура перегретого пара tп.п = 200 °С;
Температура питательной воды tп.в = 100 °С;
Продувка принять равной 5 %.

Характеристика природного газа газопровода Уренгой-Помарі-Ужгород:
СН4 = 85,8 %;
С2Н6 = 0,2 %;
С3Н3 = 0,1 %;
С4Н10 = 0,1 %;
С5Н12 = 0 %;
N2 = 13,7 %;
CO2 = 0,1 %.
Низшая теплота сгорания сухого газа = 30980кДж/м3;
Плотность газа при нормальных условиях, рг = 0,789 кг/м3.

Зміст

Вступ................................................................................................................................5
Вихідні дані.....................................................................................................................6
1 РОЗРАХУНОК ОБЄМІВ ТА ЕНТАЛЬПІЙ ПОВІТРЯ ТА ПРОДУКТІВ ЗГОРАННЯ......................................................................................................................7
1.1 Визначення присосів повітря і коефіцієнтів надлишку повітря по окремим газоходам.........................................................................................................7
1.2 Розрахунок об’ємів повітря і продуктів згорання.......................................7
1.3 Розрахунок ентальпіїповітряі продуктів згорання...................................10
2. РОЗРАХУНКОВИЙ ТЕПЛОВИЙ БАЛАНС ТА ВИТРАТА ПАЛИВА..............13
2.1 Розрахунок втрат теплоти............................................................................13
2.2 Розрахунок ККД та витрати палива............................................................15
3 РОЗРАХУНОК ТОПКОВИХ КАМЕР.....................................................................18
3.1 Визначення геометричних характеристик топки......................................18
3.2 Тепловий розрахунки топки........................................................................19
3.3 Визначення адіабатичної температури горіння.........................................20
3.4 Визначення середньої сумарної теплоємності продуктів згоряння.........20
3.5 Визначення параметра М.............................................................................20
3.6 Визначення середнього коефіцієнта теплової ефективності екранів Ψср21
3.7 Визначення ступеня чорності топки αт.......................................................21
3.8 Підсумкове визначення температури газів на виході з топки..................22
4 ПЕРЕВІРОЧНИЙ ТЕПЛОВИЙ РОЗРАХУНКИ КОНВЕКТИВНИХ ПОВЕРХОНЬ КОТЛА..................................................................................................23
4.1 Розрахунки водяного економайзера............................................................23
4.3 Розрахунки повітряного тракту...................................................................24
4.4 Розрахунки газового тракту.........................................................................25
4.5 Розрахуємо опір водяного економайзера...................................................27
4.6 Розрахунки димової труби...........................................................................28
4.7 Визначимо діаметр труби на вході.............................................................29
4.8 Підбір димососа і дуттєвого вентилятора..................................................29
Список використаної літератури.................................................................................30

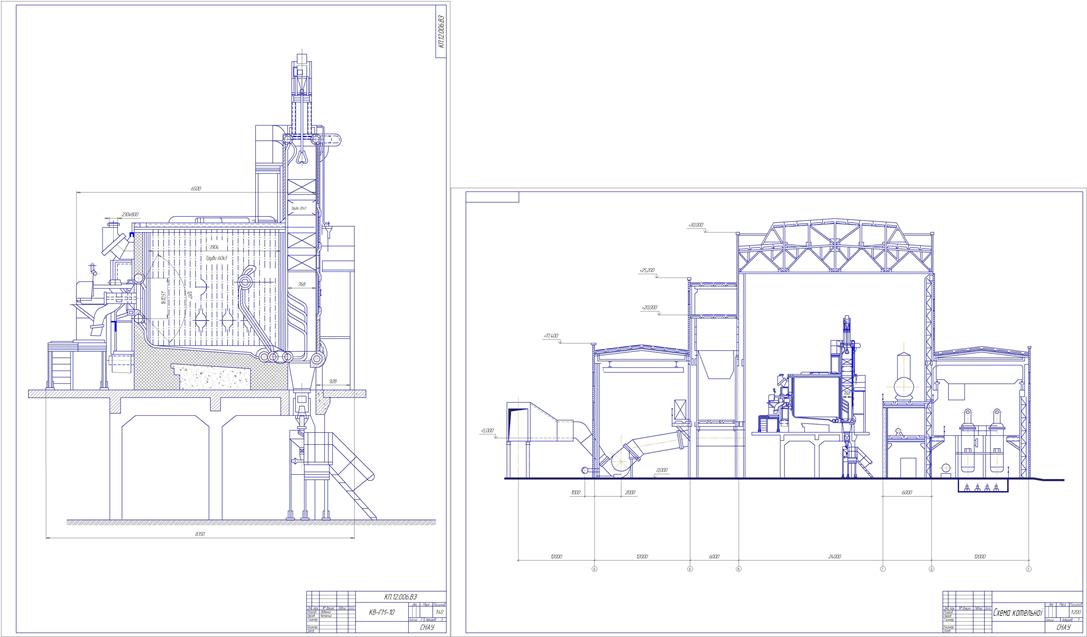

Состав: ПЗ, разрез котлоагрегата КВ-ГМ-10, Схема котельной Язык документа

Софт: КОМПАС-3D 16

Файлы:
Схема котельної.cdw
КВ-ГМ-10.docx
КВ-ГМ-10.cdw
