Тепловой расчет котлоагрегата КВ-ТС-10 (укр.)

СНАУ
кафедра энергетики в АПК
Курсовой проект
на тему: "Тепловой расчет котлоагрегата КВ-ТС-10"
Сумы 2015

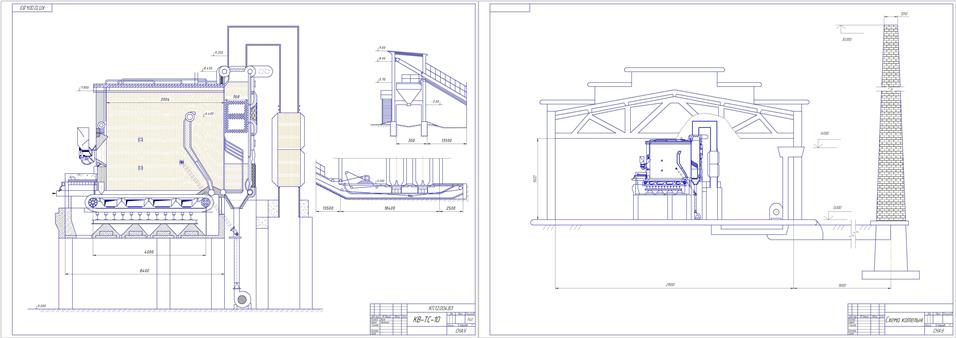

Пояснительная записка курсовой работы представлена на 30сторінках машинописного текста,10 таблиц, 4 использованных литературных источника и 2 листа графической части формата А1.
Объектом разработки является котлоагрегатКВ-ТС-10, работающего на газе газопровода Рудки-Минск-Вильнюс.
В данной курсовой работе проведен расчет объема и энтальпии продуктов сгорания и воздуха.
Рассчитан коэффициент полезного действия (КПД) и расход топлива котельного агрегата.
Проведен тепловой тозрахунок топочной камеры и водяного экономайзера.

Исходные данные
Тип котла – КВ-ТС-10;
Расчетная паропроизводительность котла D = 2,78 кг/с;
Основное топливо – природный газ газопровода Рудки-Минск-Вильнюс;
Абсолютное давление пара на выходе из пароперегревателя p = 1,37 МПа;
Температура перегретого пара tп.п = 250 °С;
Температура питательной воды tп.в = 100 °С;
Продувка принять равной 3 %.

Характеристика природного газа газопровода Рудки-Минск-Вильнюс:
СН4 = 95,6 %;
С2Н6 = 0,7 %;
С3Н3 = 0,4 %;
С4Н10 = 0,2 %;
С5Н12 = 0,2 %;
N2 = 2,8 %;
CO2 = 0,1 %.
Низшая теплота сгорания сухого газа = 35500кДж/м3;
Плотность газа при нормальных условиях, рг = 0,740 кг/м3.
