Алтайский государственный технический университет
им. И. И. Ползунова
Институт Биотехнологии пищевой и химической инженерии
Кафедра “Технологические машины и оборудование ”
Курсовой проект по дисциплине “Вентиляционные установки и пневмотранспорт”
на тему Аспирация оборудования размольного отделения мельницы
2018
Задание
Провести аспирацию следующего оборудования: Рассев ЗРШ-4М №1 и А1-БС2О №2.
Спроектировать и рассчитать вентиляционную сеть, выбрать необходимое оборудование, составить спецификацию.

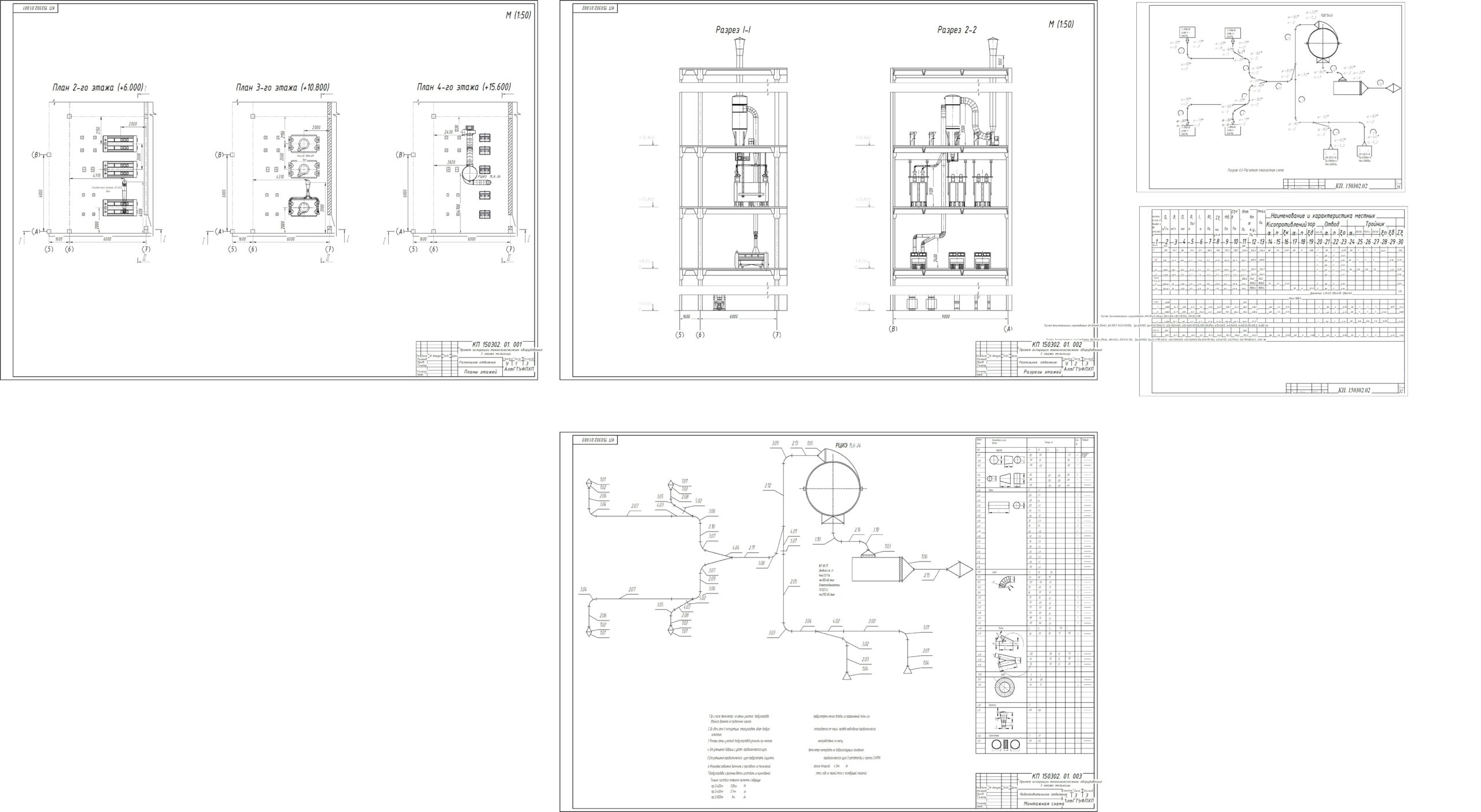

Объем графической части – 3 листа (планы, разрезы, монтажная схема)
Расчетно-пояснительная записка – 20-30 страниц(расчет, правила эксплуатации, требования к монтажу).
Введение 4
1 Краткие сведения об аспирируемых в сети машинах 5
1.1. Рассев ЗРШ-4М 5
1.2. Ситовеечная машина А1-БСО-2 8
2 Компоновка вентиляционных сетей 9
2.1Основные принципы компоновки вентиляционных сетей 9
2.2. Компоновочная таблица проектируемой сети 10
2.3 Анализ компоновки проектируемой сети с точки зрения основных принципов компоновки 11
3. Подбор фильтр-циклона к сети 11
4 Предварительный подбор вентилятора к сети 13
5 Проектирование трассы сети 15
6. Расчет вентиляционной сети 23
7. Окончательный подбор вентилятора к сети 36
Заключение 38
Список использованных источников 40
