Осевой вентилятор противодымной вентиляции ВО 21-12-5.6

0
6
381
3
0
100

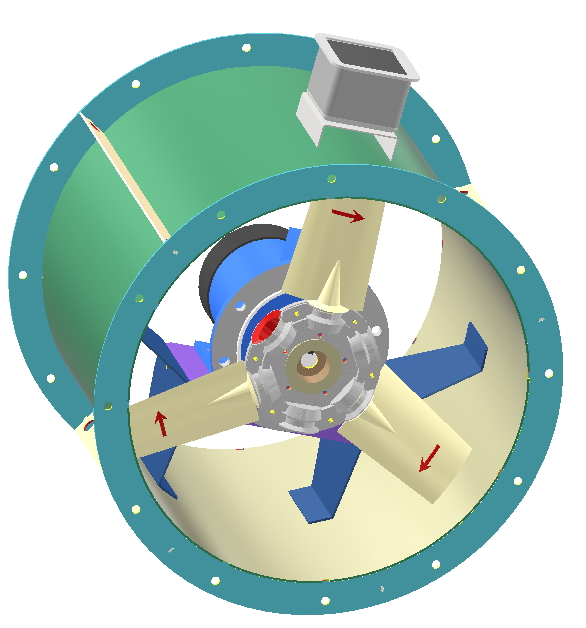

ВО 21-12-5.6. Спроектирован для серийного производства на предприятии. Первые образцы изготовлены. Все размеры проверены. Отдельно лежат файлы раскроя деталей для станков лазерной резки. Спроектирован в Инвенторе. Дополнительно прилагаются файлы в формате STEP. Сама линейка осевых вентиляторов серии ВО 21-12 существует для использования в системах приточной противодымной вентиляции (системы подпора). Исполнение вентиляторов – общепромышленное (вентиляторы не являются коррозионностойкими и/или взрывозащищенными). Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида.
