КОМПАС 3D 18

Проект ВК и кондиционирования квартиры

кондиционирование квартиры на блоках дайкин. Также отображено отопление и вентиляция

Общие указания. Внутренний водопровод и канализация

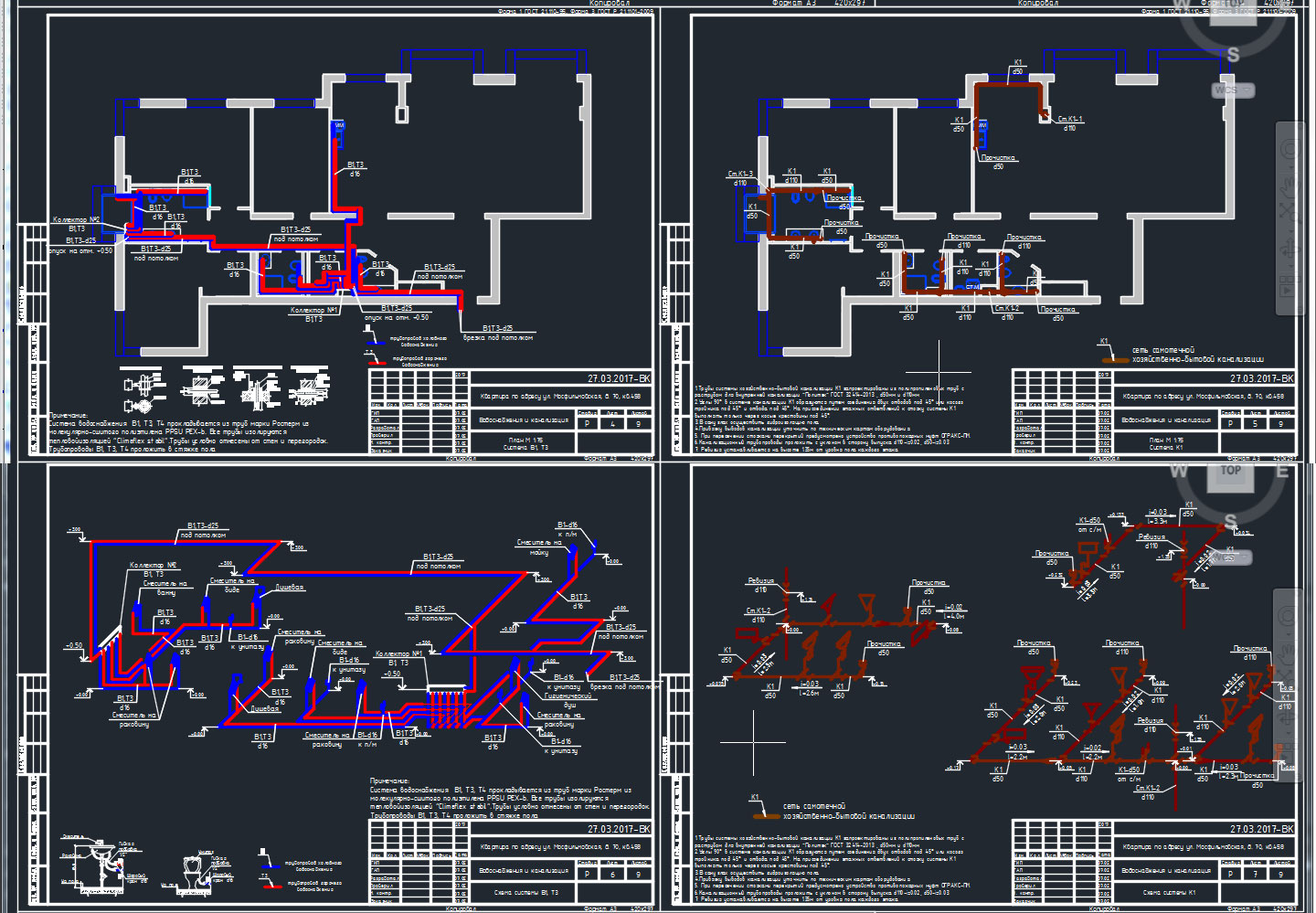

1.Основной комплект рабочих чертежей марки ВК - водоснабжение и канализация, квартиры
Проект разработан на основании:
- задания на проектирование
- строительного задания по комплекту чертежей марки АР
- карточки согласования строительных конструкций и материалов
в соответствии с действующими нормативными документами
3. Холодное водоснабжение предусмотрено от скважины на участке. Горячее водоснабжения предусмотрено от бойлера косвенного нагрева, который установлен в котельной. Схема холодного принята тупиковой, горячего водоснабжения - с циркуляцией.
4. Комплект рабочих чертежей марки ВК выполнен в границах квартиры.
5. В доме запроектированы следующие системы : водопровод хозяйственно-питьевой холодного водоснабжения В1, водопровод хозяйственно-питьевой горячего водоснабжения Т3, канализация самотечная хозяйственно-бытовая К1.
6. Система водопровода (В1, Т3, Т4) запроектирована из труб марки Ростерм из молекулярно-сшитого полиэтилена PPSU PEX-b
7. Система самотечной канализации (К1) запроектирована из полипропиленовых труб с раструбом для
внутренней канализации "Политэк" d50мм и d110мм по ГОСТ 32414-2013
8. Температурные удлинения трубопроводов систем Т3 компенсируются естественным поворотом труб
Компенсация температурных удлинений для трубопроводов системы К1 обеспечивается за счет раструбных соединений с уплотнительными кольцами.

Состав: Проект 9 листов Язык документа
