Проект вытяжной вентиляции над мукосеем в пекарне гипермаркета

Для аспирации воздушной смеси муки над просеивателем муки проектом предусмотрена система вытяжной вентиляции с механическим побуждением.
Механическая вытяжная местная вентиляция обеспечивается включением канального вентилятора системы В-1 при помощи ручного управления через специальный пятиступенчатый трансформатор. Поскольку воздушная смесь мучной пыли взрывоопасна, оборудование предусмотрено в взрывозащищенном исполнении. Кроме того, в месте выхода воздуховода в коридор, предусматривается установка нормально открытого огнезадерживающего клапана КЛОП-1 с приводом Belimo.
Электропснабжение системы В1 необходимо выполнить от существующей сети, от щита питания общеобменной вентиляции, оборудованного механизмом отключения вентиляции при пожаре (как правило - независимый расцепитель).
Питание и управление клапаном КЛОП-1 выполнить от существующих сетей электроснабжения и управления.
Для отбора воздуха с области над просеивателем муки предусмотрен пристенный вытяжной зонт размерами 1500х100мм. Для обеспечения фильтрации отбираемого воздуха предусматеривается фильтрующая кассета с рукавным фильтром тонкой очистки.
Проход через кровлю выполнить посредством монтажного стакана. Выполнить герметизацию посадочного места монтажного стакана герметиком.
Воздуховоды общеобменных систем вентиляции выполнены из тонколистовой оцинкованной стали толщиной 0,8 мм по ГОСТ14918-80 плотными (П).

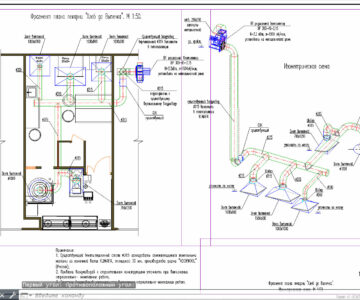

Состав: Общие данные, План и схема системы вытяжной вентиляции В-1, Спецификация Язык документа

Софт: AutoCAD 10
