Казанский государственный архитектурно-строительный университет
Кафедра теплоэнергетики, газоснабжения и вентиляции
Курсовой проект по дисциплине Тепломассоперенос и энергосбережение в аппаратах систем ТГВ
на тему: «Системы утилизации тепла удаляемого воздуха (СУТ УВ) с промежуточным теплоносителем»
Казань 2022
В данном курсовом проекте произведен расчет тепловой нагрузки системы приточной вентиляции, совмещенной с воздушным отоплением механического цеха, расположенного в г. Ижевск. Размеры цеха: 38х21х8 м. Разработаны схемные решения систем вентиляции и компоновки приточных и вытяжных установок. Выполнен расчет и подбор приточных и вытяжных установок с помощью компьютерной программы «Веза».

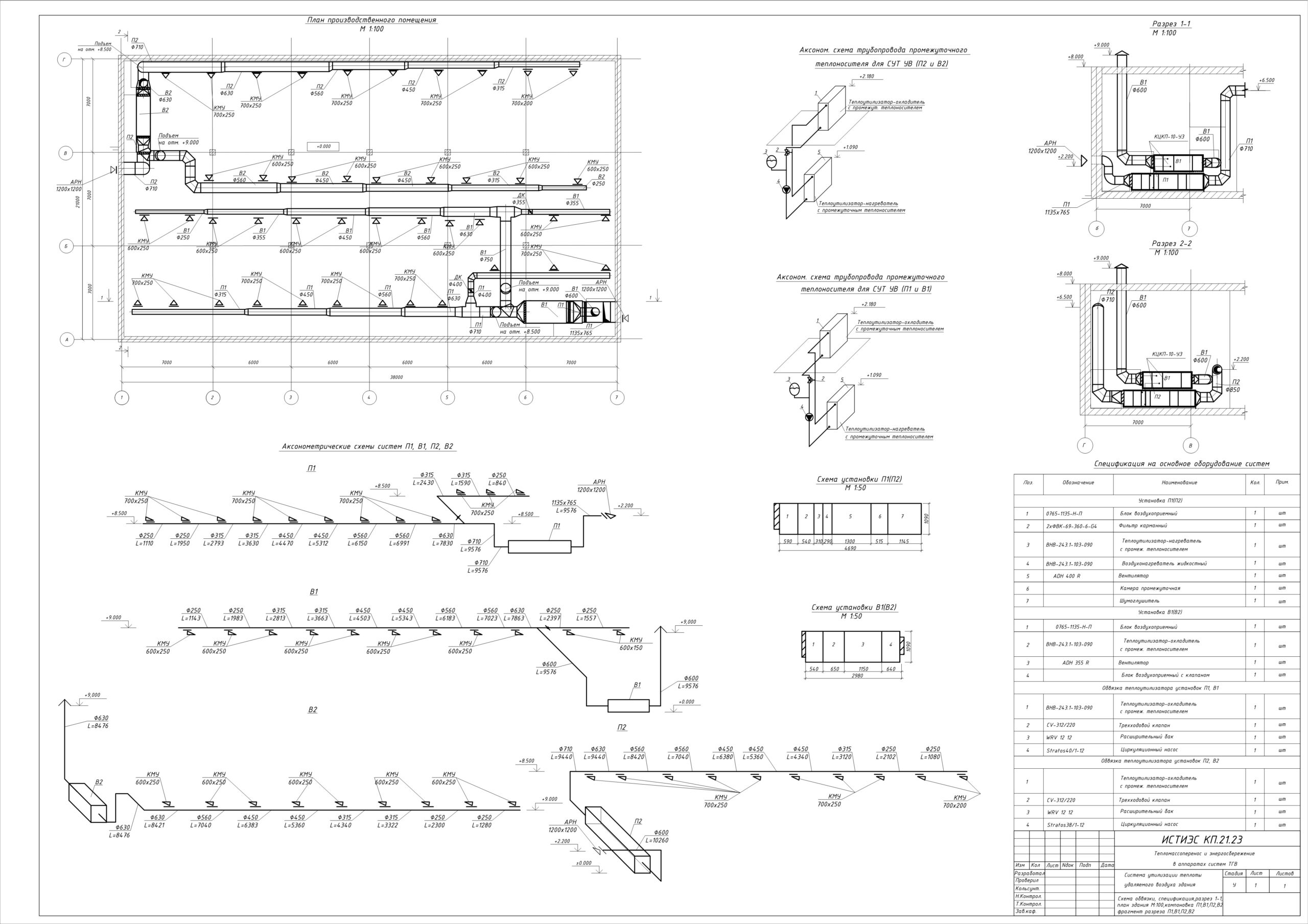

Графическая часть проекта заключается в размещении оборудования вентиляционных систем с утилизацией теплоты, аксонометрические схемы расчетных систем, компоновки расчетных установок.
Город – Ижевск
Размеры механического цеха –38х21х8 м
Категория тяжести работ – 2б
Суммарная мощность установленного оборудования – 58 кВт
Суммарная производительность местной вытяжной вентиляции – 1100 м3/ч
Кратность воздухообмена – 3,0 ч-1
Удельная тепловая характеристика – q = 0,38 Вт/ м3∙°С
Содержание
Введение…………………………………………………………………….... 3
1. Определение расчетных параметров воздуха…........................................ 4
2. Определение воздухообмена для холодного периода года ..................... 5
3. Расчёт тепловой нагрузки и требуемую температуру приточной вентиляции ........................................................................................................ 6
4. Расчёт и подбор теплообменников системы утилизации теплоты удаляемого воздуха с промежуточным теплоносителем ............................. 7
5. Расчёт и подбор приточных и вытяжных установок при помощи программы «Веза» …...………………......………………………………….. 16
Список использованной литературы……………………………………….. 26
