Вентилятор радиальный высокого давления ВВД № 5 Л-270

Вентилятор радиальный высокого давления ВВД № 5 Л-270
Применение:
- для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200 °С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ;
- в различных системах вентиляции и кондиционирования общего назначения; в системах отопления воздухом; в производственных установках и технологических линиях легкой и тяжелой промышленности.
Исполнение:
- исполнение 1 (схема 1): рабочее колесо закреплено на валу 3-фазного привода;
- № 5 (диаметр рабочего колеса D= 5 дм (500 мм);
- одностороннего всасывания;
- спиральный поворотный корпус типа «улитка» (стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°);
- количество лопаток рабочего колеса n=16 (загнуты назад);
- направление вращения рабочего колеса: правое или левое.
- температура окружающей среды от -40 °С до +40 °С (до +45 °С для вентиляторов в тропическом исполнении);
- климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения.

Состав: Габаритная модель одной деталью Язык документа

Софт: КОМПАС-3D 15

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентилятор радиальный высокого давления ВВД № 5 Л-270

Просмотр файлов
Вентилятор радиальный высокого давления ВВД № 5 Л-270.docx

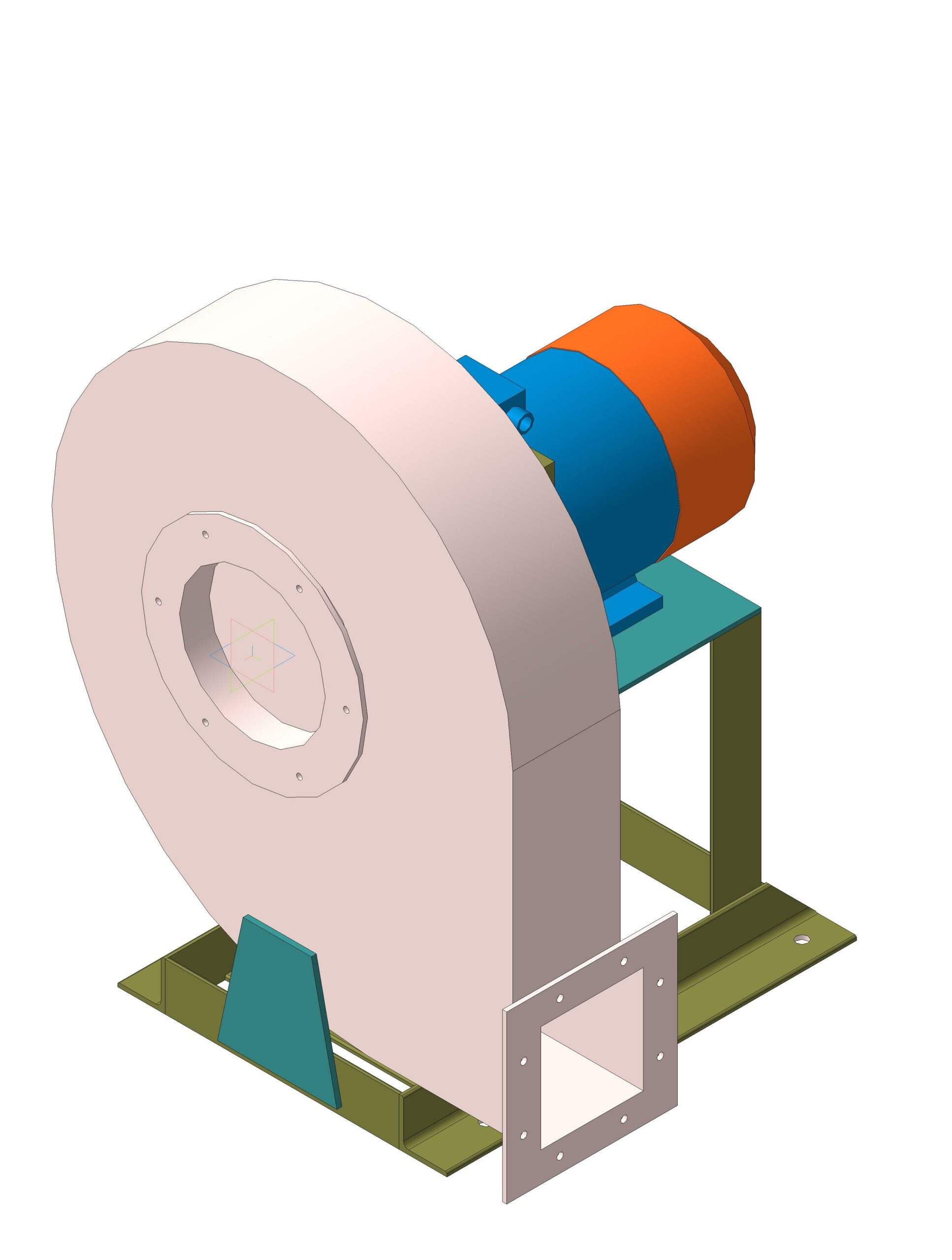

Вентилятор радиальный высокого давления ВВД № 5 Л-270 изометрия.jpg
Вентилятор радиальный высокого давления ВВД № 5 Л-270.m3d
