Кубанский государственный агарный университет им. И.Т. Трубилина
Кафедра гидравлики и сельскохозяйственного водоснабжения
Расчетно-графическая работа по дисциплине: "Комплексные системы сельскохозяйственного водоснабжения"
На тему "Комплексные системы сельскохозяйственного водоснабжения"
Краснодар 2021
Исходные данные :
1. Район расположения объекта ст-ца Крыловская
2. План объекта в масштабе 1:20000
с горизонталями через
3. Грунтовые воды на глубине h=0,4 м от поверхности земли
4. Глубина промерзания 0,8
5. Протяженность водопроводной сети, 8500 м
6. Потребители:
а) Застройка зданиями, оборудованными внутренним водопроводом и канализацией - 15600
б) Школа - 1600
в) Колледж - 700
г) торговый комплекс - 125
д) Администрация - 97
е) Личные животные - 400
ж) Конюшня - 850
з) СТФ - 1100
и) Мясокомбинат - 13
к) Винзавод - 17
10. Нормы водопотребления (СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения)

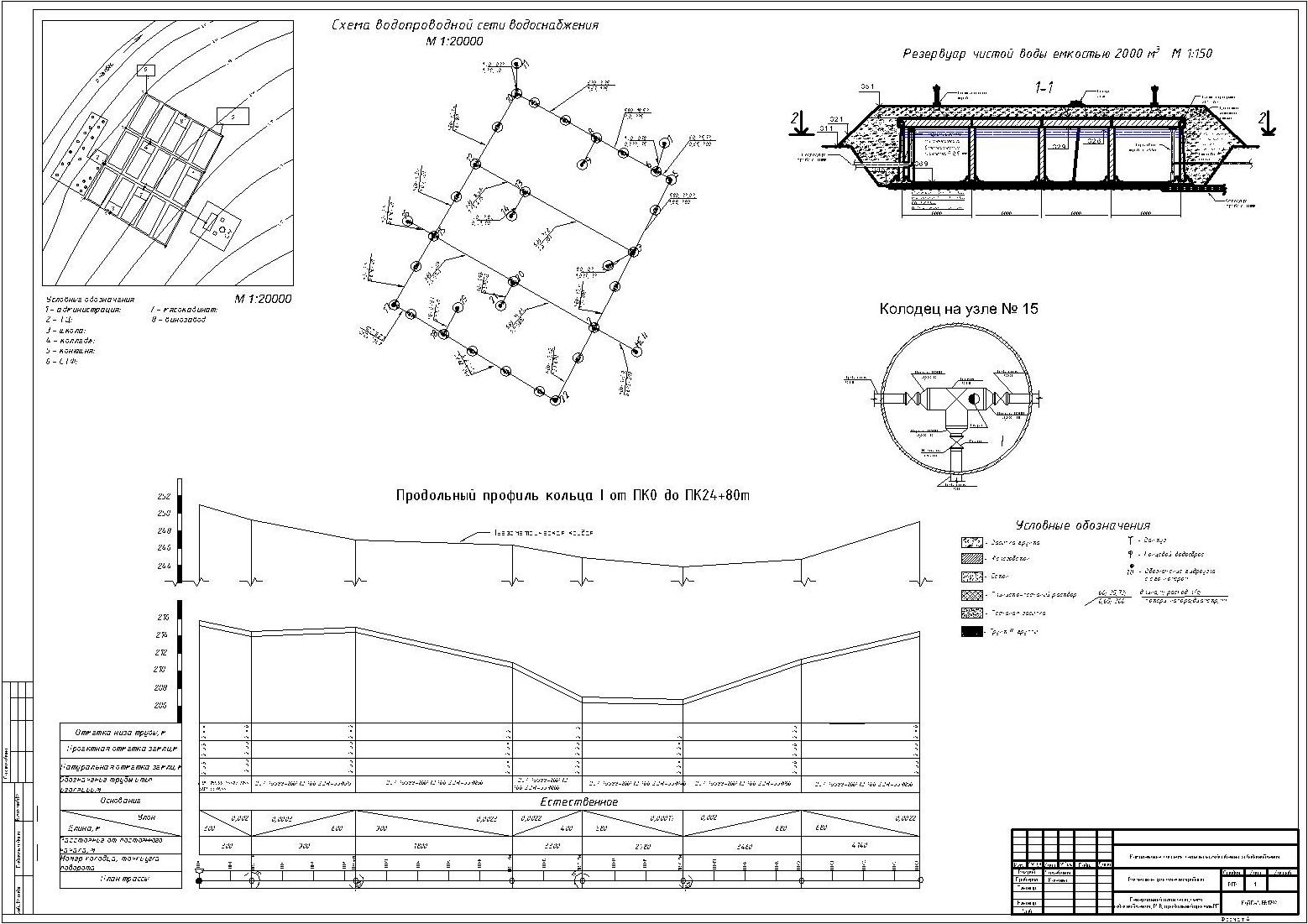

В данной работе рассматривается расчет гидравлический кольцевой сети и увязка данной сети для населенного пункта, расчет объема резервуара чистой воды(РЧВ), и подбор центробежного электродвигателя насоса для РЧВ.
Содержание
1 Расчет водопотребления
1.1 Состав водопотребления
1.2 Определение среднесуточных расходов
2 Наружная кольцевая водопроводная сеть
2.1 Трассировка кольцевой разводящей сети
2.2 Кольцевые разводящие сети
3 Гидравлический расчет кольцевой разводящей сети
3.1 Определение расходов в водопроводной сети
3.2 Гидравлический расчет и увязка кольцевой водопроводной сети
4 Подбор насоса и электродвигателя
4.1 Определение подачи и напора насоса
4.2 Выбор типа и марки насоса. Определение рабочей точки насоса
5 Проектирование резервуаров чистой воды
5.1 Определение объёма резервуара чистой воды
Список использованных источников
