ФГБОУ ВО СЕВЕРО-КАВКАЗСКИЙ ГОРНО-МЕТАЛЛУРГИЧЕСИКЙ ИНСТИТУТ
(ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ)
Кафедра «Строительное производство»
Курсовой проект по дисциплине «Водоснабжение и водоотведение
с основами гидравлики»

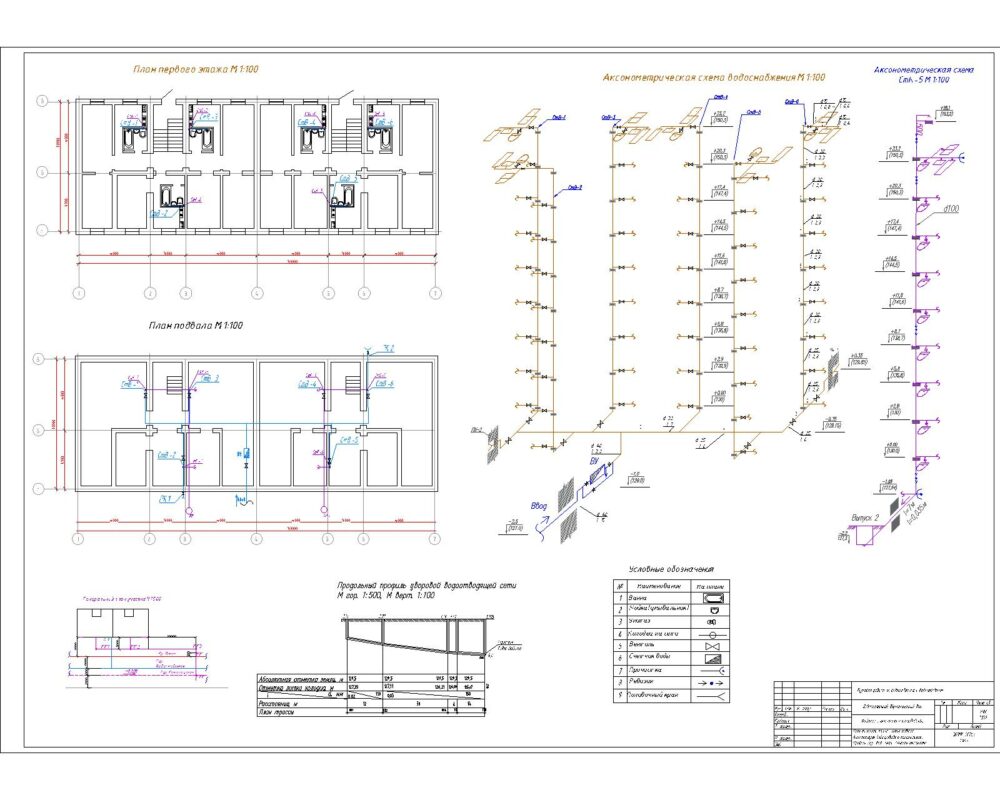

запроектировать внутренний хозяйственно-питьевой водопровод и внутреннее водоотведение жилого дома
1. План типового этажа жилого здания, состоящего из двух одинаковых секций, в каждой секции 27 квартир, дом соответственно на 54 квартиры. Все квартиры оборудованы мойками, умывальниками длиной 1,7м с душевыми сетками, туалетами.
2. Высота этажа hэ=2,9 м.
3. Абсолютная отметка пола первого этажа Z1=130 м.
4. Число этажей n=9.
5. Гарантийный напор в наружной водопроводной сети, в точке подключения Hгар=25 м.
6. Число потребителей воды U=3 человека в квартире.
7. Норма водопотребления qUtot=300 л/чел.сутки.
8. Приготовление горячей воды – централизованное.
9. Абсолютная отметка поверхности земли у здания Z2=129,5 м.
10. Абсолютная отметка верха трубы городского водопровода – 126.8 м.
11. Абсолютная отметка лотка колодца городского водоотведения –124,7м.
12. Уклон трубы городского водоотведения – 0,008.
13. Глубина промерзания грунта hпр=2 м.
14. Расстояние от красной линии до здания l1=10 м.
15. Расстояние от здания до городского водоотводящего колодца l2=20 м.
16. Диаметр труб:
городского водопровода Двод=150 мм;
городского водоотвода Дв/от=200 мм.
17. Высота подвала – 2,3 м.
Оглавление
1. Задание и исходные данные 2
2. Краткая характеристика проектируемого здания 3
3. Внутренний водопровод 4
3.1. Гидравлический расчет сети внутреннего водопровода 4
3.2. Определение диаметра труб и потери напора в сети 5
3.3. Подбор водомера и определение потерь напора в нем 6
3.4. Определение требуемого напора в точке подключения к городскому водопроводу 7
3.5. Подбор и расчет повысительных насосных установок 8
4. Внутреннее водоотведение. 10
4.1. Расчет пропускной способности наиболее загруженного водоотводящего стояка. 10
4.2. Расчет выпусков водоотведения. 10
4.3. Гидравлический расчет дворовой водоотводящей сети. 11
5. Спецификация материалов и оборудования систем водоснабжения и водоотведения. 13
ЛИТЕРАТУРА 15
ПРИЛОЖЕНИЕ А 16
