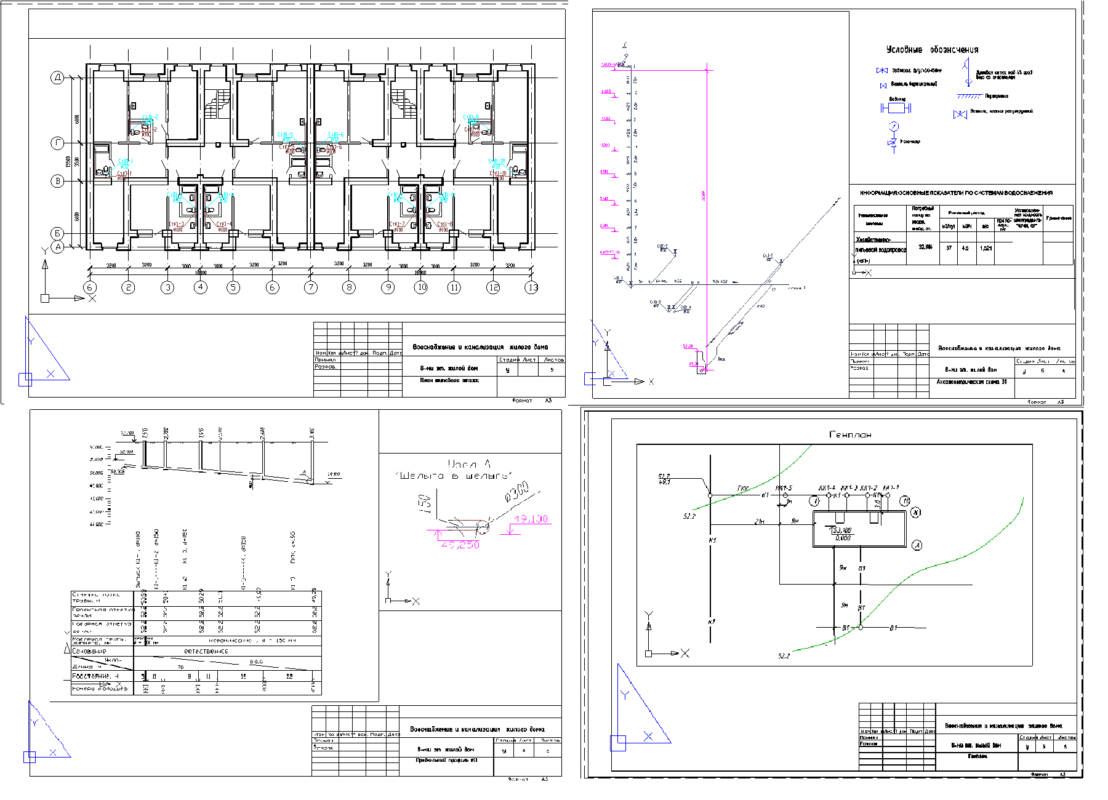

Курсовой проект "Водоснабжение и водоотведение жилого дома (Число этажей 8, число секций 2, гарантийный напор 12 м, средняя заселенность 3,5 чел/кв.)

Саратовский государственный технический университет имени Гагарина Ю.А. (СГТУ).кафедра ТТВ. Водоснабжение и водоотведение с основами гидравлики.

Число жилых секций 2
Число этажей 8
Высота этажа от пола до пола, м 2,8
Высота подвала от пола до пола,м 2,2
Отметка пола 1 этажа 53,1
Расстояние до красной линии улицы, м 9,0
Расстояние от красной линии улицы до городского водопровода, м 9,0
Отметка поверхности земли 52,2
Гарантийный напор в городском водопроводе над поверхностью земли, м. вод. ст. 12,0
Расстояние городской канализации от красной линии улицы, м 21,0
Отметка лотка городского коллектора в точке присоединения 49,1
Глубина промерзания грунта, м 1,8
Норма водопотребления 380
Способ приготовления горячей воды Газовые водонагреватели
Средняя заселенность квартир u, чел / кв. 3,5

1. Гидравлический расчет внутреннего водопровода жилого здания
1.1 Выбор и описание системы водоснабжения
1.2 Определение расчетных расходов воды
1.3 Гидравлический расчёт
1.4. Определение требуемого напора
2. Гидравлический расчет дворовой канализационной сети
Литература
В курсовом проекте разработан проект водоснабжения и водоотведения 8-этажного двухсекционного жилого здания.
В пояснительной записке проведены гидравлические расчёты внутреннего водопровода и дворовой канализации, определены расчётные расходы и вероятности действия сантехнических приборов, определены требуемый напор и приведена таблица гидравлического расчёта сети, определены потери напора на расчётном направлении.
