Назначение и устройство систем водоснабжения и водоотведения(населенного пункта и жилого дома)

Сибирский Федеральный Университет
Кафедра строительных материалов
Курсовая работа по дисциплине «Водоснабжение и водоотведение»
На тему: «Назначение и устройство систем водоснабжения и водоотведения»
Красноярск 2020

Наименование объекта: «Многоквартирное жилое здание»
Местонахождение объекта: г. Дивногорск, ул. N

Вид строительства: Новое строительство
Стадия проектирования: Рабочая документация
Технический заказчик: ЗАО «N»
Генеральный проектировщик: ЗАО «NN»
Работы финансируются: Генеральным подрядчиком, в соответствии с договором.
Результат работ: Рабочие чертежи
Сроки выполнения работ: Начало работ «_2_» __сентября_2019 г.
Окончание работ « 23 » декабря 2019 г.
Исходная информация: 1. Данные по населенному пункту:
- Глубина сезонного промерзания грунта Нпр, м – 2,5;
- Степень благоустройства районов жилой застройки –здания квартирного типа с холодным водо-снабжением, канализацией и централизованным горячим водоснабже-нием от тепловых пунктов;
- Численность населения, чел. – по генплану населённого пункта (определяется исходя из площади кварталов населённого пункта и плотности населения)
- Плотность населения р, чел./га. – 165;
- Этажность жилой застройки – 5;
- Норма водопотребления qж, л/сут на 1 чел. – 220;
- Норма водоотведения qж, л/сут на 1 чел. – 220.
2. Данные по промышленному предприятию:
- Название промышленного предприятия – завод по производству кабеля;
- Характеристика производственных помещений – холодные цехи;
- Планируемая мощность т/год (м3/год, тыс. руб./год) – 400000;
- Режим работы промышленного предприятия
(количество рабочих смен) – 3;
- Количество работающих, чел. – 1700;
- Распределение работающих по сменам, % – 40, 30, 30;
- Количество работающих пользующихся душем
(от числа работающих в смене), % – 15;
- Удельная норма водопотребления, м3/ед. продукции – 21,8;
- Удельная норма водоотведения, м3/ед. продукции – 21.
3. Технико-эксплуатационные характеристики строящегося жилого здания:
- Число секций жилого дома – по плану этажа;
- Этажность жилого здания – 3;
- Количество квартир на этаже – по плану этажа;
- Средняя заселенность квартир m, чел./квартира – 4;
- Высота этажа (от пола до пола) при толщине перекрытия 0,3 м, м – 2,9
- Высота подвала (до пола первого этажа), м – 2,3;
- Высота технического этажа (чердак), м – 2,1;
- Санитарно-технические устройства в квартирах – мойка, умывальник, унитаз, ванна;
- Количество санитарно-технических устройств в квартире – 4;
- Абсолютная отметка поверхности земли у здания Zпз, м – по генплану квартала;
- Абсолютная отметка пола 1-го этажа Z1 эт , м – по проекту здания;
- Гарантийный напор Нгар, м – 42.
Графические материалы:
1) генплан населённого пункта (М 1:10000).
2) генплан квартала (М 1:1000);
3) план типового этажа жилого здания (М 1:100).

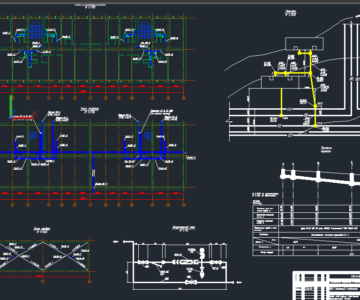

В данной рассматривается система водоснабжения и водоотведения геометрически упрощенного населенного пункта и одноподъездного жилого дома, произведены расчеты согласно технической документации, работа оформлена согласно СТО, в графической части содержаться: генплан населенного пункта, генплан квартала, продольный профиль дворовой канализации, план первого этажа, план подвала, аксонометрические схемы водоснабжения и водоотведения.
Содержание пояснительной записки:
Введение 3
1 Система водоснабжения населённого пункта 4
1.1 Назначение и устройство системы водоснабжения населённого пункта 4
1.2 Суммарное суточное водопотребление населённого пункта 4
1.3 Определение объёма резервуара чистой воды 14
1.4 Трассировка наружных водопроводных сетей 16
1.5 Выбор материала труб для устройства наружных водопроводных сетей 17
1.6 Схема предварительного потокораспределения на участках водопроводной сети 17
2 Система водоотведения населённого пункта 20
2.1 Назначение и устройство системы водоотведения населённого пункта 20
2.2 Суммарный суточный расход сточных вод населённого пункта 21
2.3 Трассировка наружной водоотводящей сети 23
2.4 Выбор материала труб для устройства наружной водоотводящей сети 23
2.5 Расходы сточных вод на участках уличной водоотводящей сети 24
2.6 Гидравлический и геодезический расчёты наружной водоотводящей сети 27
3 Внутренние системы водоснабжения и водоотведения жилого здания 31
3.1 Внутренняя система водоснабжения жилого здания 31
3.1.1 Устройство внутренней системы холодного водоснабжения жилого здания 31
3.1.2 Аксонометрическая схема внутренней системы холодного водоснабжения 32
3.1.3 Расходы воды на участках внутренней водопроводной сети системы холодного водоснабжения 33
3.1.4 Измерение водопотребления в жилом здании 33
3.1.5 Выбор материала труб для устройства внутренней водопроводной сети системы холодного водоснабжения 34
3.1.6 Гидравлический расчёт внутренней водопроводной сети системы холодного водоснабжения 34
3.1.7 Определение требуемого напора внутренней системы холодного водоснабжения 36
3.2 Внутренняя система водоотведения жилого знания 39
3.2.1 Устройство внутренней системы водоотведения жилого здания 39
3.2.2 Аксонометрическая схема внутренней системы водоотведения 40
3.2.3 Расходы сточных вод на участках внутренних и внутриквартальных водоотводящих сетей 40
3.2.4 Выбор материала труб для устройства внутренних и внутриквартальных водоотводящих сетей 42
3.2.5 Гидравлический и геодезический расчёты внутренних и внутриквартальных водоотводящих сетей 44
3.2.6 Продольный профиль трассы внутриквартальной водоотводящей сети 49
Заключение 50
Список использованных источников 51
Приложение 1. Генплан населенного пункта (М 1:10000)
Приложение 2. Генплан жилого квартала (М 1:1000)
Приложение 3. Продольный профиль дворовой канализации
Приложение 4. План первого этажа жилого здания (М 1:100)
Приложение 5. План подвала жилого здания (М 1:100)
Приложение 6. Аксонометрическая схема системы К1 (М 1:100)
Приложение 7. Аксонометрическая схема системы В1 (М 1:100)
