Проект внутреннего водопровода 6 ти этажного дома

архитектурно строительная академия донского государственного университета
кафедра Водоснабжения и водоотведение
курсовой проект по дисциплине Водоснабжения и водоотведение
Проводка внутреннго водопровода 6 ти эт здания
ростов на дону 2018

исходные данные

1. Исходные данные
1. Номер варианта генплана 1
2. Номер варианта типового этажа 7
3. Количество этажей 6
4. Норма водопотребления 250
5. Гарантийный напор
30,0
1. Расстояние от красной линии до здания, м 0
2. Диаметр трубы городского водопровода, мм 200
3. Диаметр трубы городской канализации, мм
4.Высота подвала, м 250
2,7
5. Глубина промерзания грунта, м 1,5

1. Отметка поверхности земли у здания 105,5
2. Отметка пола первого этажа 106,5
3. Отметка верха трубы городского водопровода 103,1
4. Отметка лотка в колодце городской канализации 102,1
5. Отметка земли в точке подключения канализации 105,3
Здание 6-ти этажное, состоит из 2-х секций, с плоской неэксплуатируемой кровлей, с сидячими ваннами, оборудованными душем, Расстояние до красной линии 0 м. Жилая площадь этажа 170,32 м2.На этаже проживает 85 человек. Принятая норма водопотребления 5,6 л/чел. в сутки.

Применяется система хозяйственно-питьевого водопровода, тупиковая с нижней разводкой магистралей. Работает под давлением наружной сети. Гарайный напор от уровня земли 30,0 м. Состоит из магистральных трубопроводов в подвале и 8 стояков. Материал труб полипропиленовые диаметром 15 - 40 мм по ТУ 2248-004-88742502∅. Уклон магистрали 0,005 в сторону ввода.

Содержание
1. Исходные данные..............................................................................2
2. Проект внутреннего водопровода 3
2.1 Описание здания 3
2.2 Выбор системы и схемы водопровода 3
2.2.1 Ввод водопровода 3
2.2.2 Внутренняя водопроводная сеть и арматура 3
2.3.1 Аксонометрическая схема внутреннего водопровода 4
2.3.2 Определение расчётных расходов и вероятности действия сантехнических приборов 5
2.3.3 Таблица гидравлического расчёта сети, определение потерь напора на расчётном направлении 6
2.4 Подбор водомера 8
2.5 Определение требуемого напора Hser 8
3.1. Конструирование внутренней канализационной сети. 10
3.2. Гидравлический расчет дворовой канализационной сети 11
3.2. Гидравлический расчет расхода внутренней водоотводящей сети на выпуске: 11
Литература.........................................................................................12

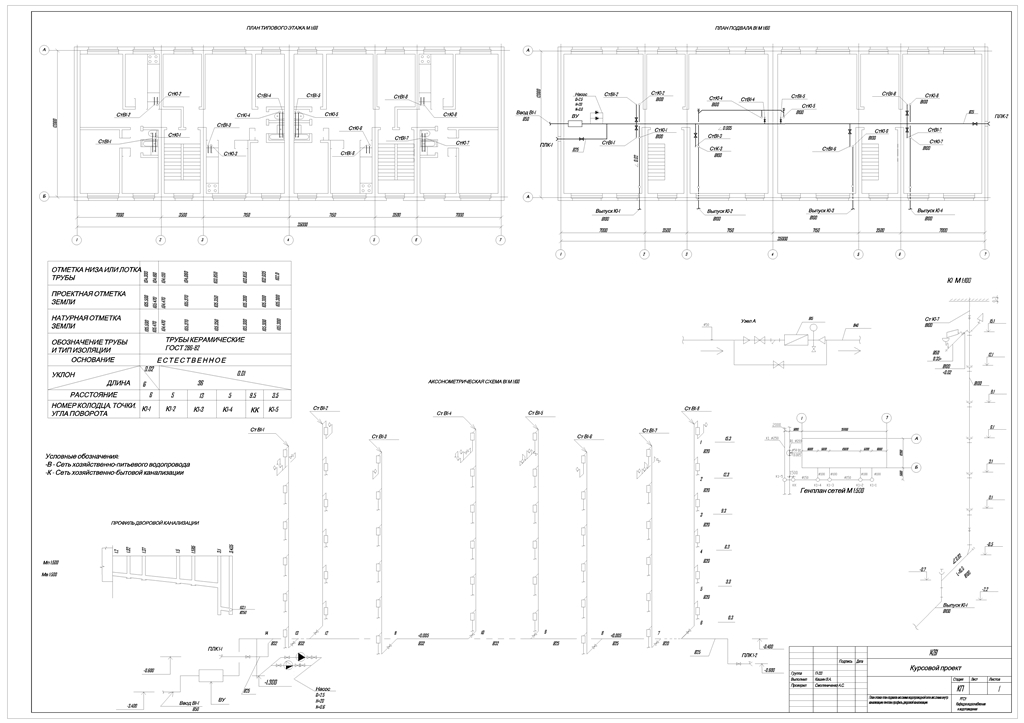

Состав: план этажа, план подвала, аксанаметрическая схема водопроводной сети,аксанаметрическая схема внутренней канализации, генплан, профиль дворовой канализации Язык документа

Софт: ArchiCAD 2014

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проект внутреннего водопровода 6 ти этажного дома

курсовая по ВВ.dwg
zapiska_vv.docx
