Проектирование водозаборного узла

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РФ
фгу впо Кубанский государственный аграрный университет

Кафедра комплексных систем водоснабжения

КУРСОВОЙ ПРОЕКТ

по дисциплине «ВОДНОЕ ХОЗЯЙСТВО И ОСНОВЫ ВОДОХОЗЯЙСТВЕННОГО ПРОЕКТИРОВАНИЯ»

на тему: «Проектирование водозаборного узла».
Краснодар 2012

Введение
Водозаборные сооружения устраивают с целью забора воды из источника питания и подачи ее в каналы или водоводы для последующего транспортирования в оросительную, обводнительную, гидросиловую и другие системы.
Тип водозаборного узла выбирают в зависимости от комплекса местных условий, к которым относятся:
1) принятая генеральная схема использования реки;
2) общая водоносность реки, величина забираемого расхода и требования,
предъявляемые к качеству воды.
3) Гидрологические и русловые режимы реки и связанные с ними
необходимые мероприятия по борьбе с наносами, ледошуговыми
затруднителями и плавником;
4) Характер участка реки - высокогорный, горный, равнинный,
дельтовый;
5) Геологические и гидрогеологические условия выбранного места
строительства;
6) Эксплутационные, строительные и другие местные факторы.
Если уровни в реке обеспечивают необходимое командование
магистрального канала и если забираемые расходы не превышают 20% соответствующих расходов реки при благоприятных топографических, гидрологических и геологических условий, применяют бесплотинный боковой водозабор.
Когда бытовые уровни или расходы воды в источнике питания не обеспечивают командования и график водопотребления, устраивают плотинный водозабор, который является надежней бесплотинного.
В плотинных водозаборах на реках, несущих значительное количество наносов, главное внимание уделяется борьбе с данными наносами, которые осаждаются перед водозабором и периодически смывают отложения или же непрерывно удаляют их в нижний бьеф по мере поступления к водозабору.
В связи с этим появилось множество различных схем водозаборных узлов и конструкций головных сооружений, отличающихся друг от друга как по * сущности применяемых методов борьбы с наносами, так и по конструкции головных сооружений имеют определенный принцип работ, достоинства и недостатки. Многие из них нашли практическое применение, иные еще не достаточно изучены, а некоторые в настоящее время можно считать уже устаревшими.

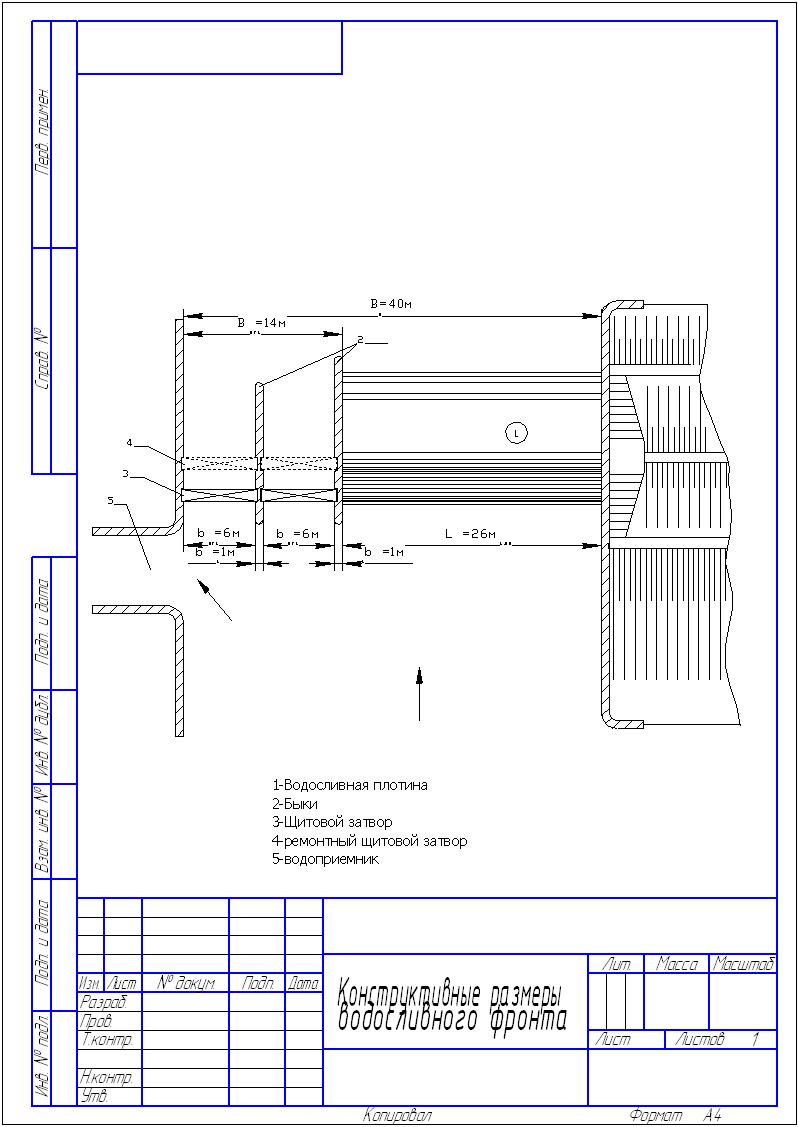

Состав: Конструктивные размеры водосливного фронта, схема отстойника, конструктивная схема водосливной плотины, схема поперечного сечения канала. Язык документа

Софт: КОМПАС-3D 13

Файлы:
Проектирование водозаборного узла\Конструктивная схема водосливной плотины.cdw
Проектирование водозаборного узла\Конструктивные размеры
Проектирование водозаборного узла\Конструктивные размеры
Проектирование водозаборного узла\Конструктивные размеры
Проектирование водозаборного узла\Схема отстойника.cdw
Проектирование водозаборного узла\Схема поперечного сечения канала.cdw
Проектирование водозаборного узла
Проектирование водозаборного узла.doc
