ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра самолето- и вертолетостроения
Практическая работа по дисциплине «Конструирование агрегатов планера»
Тема: «Проектирование узла системы управления рулем высоты»
Воронеж 2017
В данной работе рассматривается методика расчета узла управления рулем высоты. Проведен расчет качалки, кронштейна, элементов крепления.

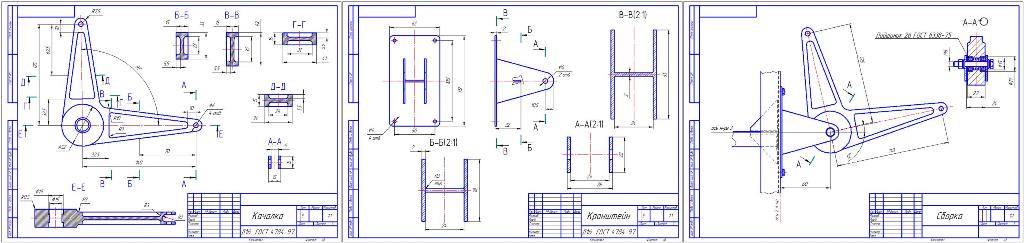

Графическая часть содержит чертеж качалки, кронштейна и сборочный чертеж.
Содержание
Введение
1 Методика проектирования узла системы управления рулем высоты
1.1 Исходные данные
2 Проектирование качалки
2.1 Определение нагрузок, действующих на качалку
2.2 Проектирование качалки
3 Проектирование кронштейна
4 Расчет крепления кронштейна
5 Усиление лонжерона и нервюры стабилизатора
Заключение
