Самарский университет им.Королева
Кафедра КиПЛА
Курсовой проект по дисциплине: "Конструирование самолетов"

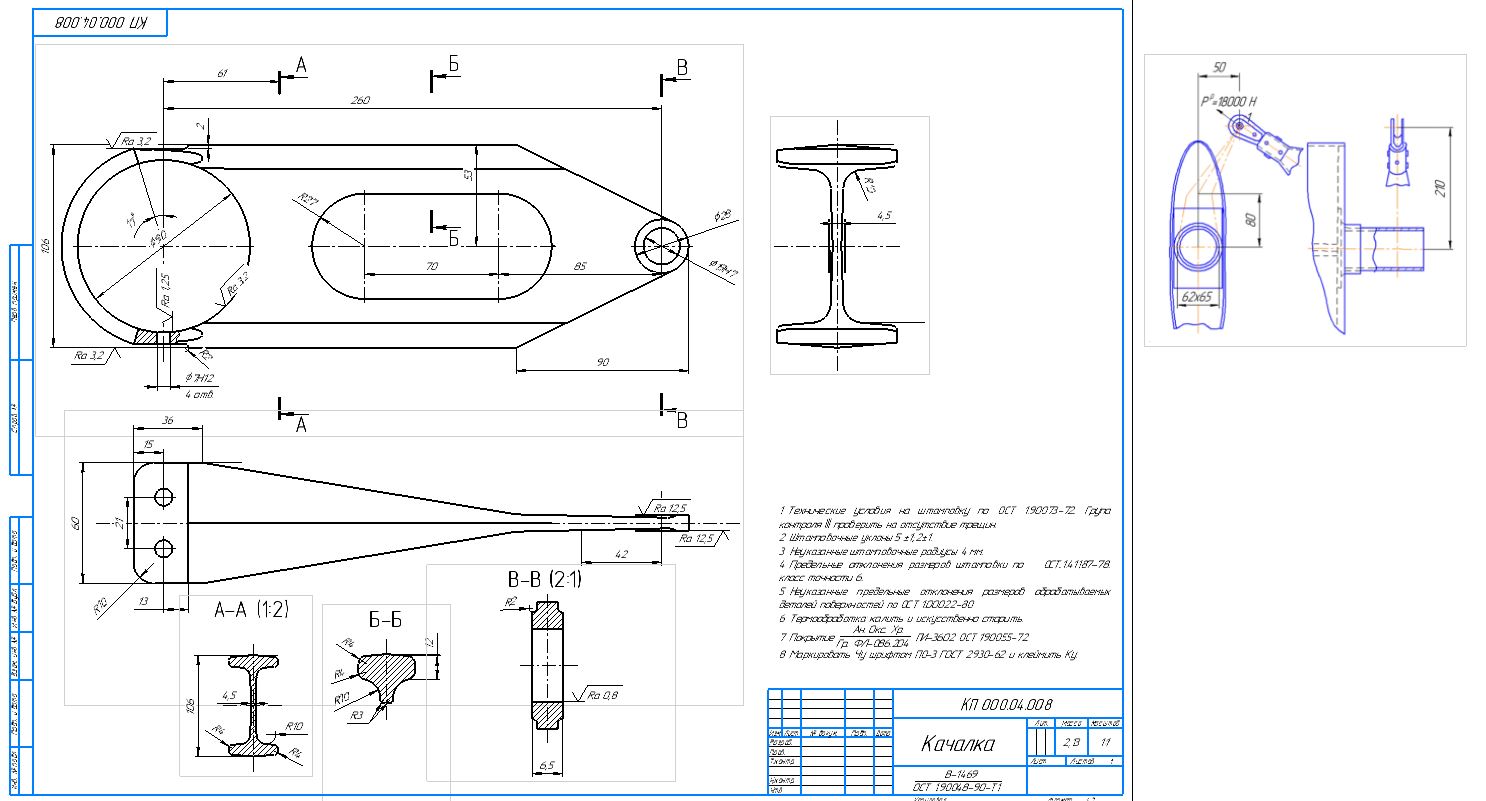

Тема: "Проектирование качалки управления"
Самара 2019
В качестве исходных данных задано положение руля управления относительно места его крепления. Необходимо спроектировать рычаг-качалку управления рулём заданной конфигурации.
1 Анализ задания
1.1 Определение назначения детали и условий ее работы. Разработка требований к детали
2 Эскизирование деталей - аналогов
3 Определение реакций в опорах, подбор подшипника
4 Выбор материала
5 Расчет проушины и болтового соединения
6 Расчет силового фактора
7 Определение площади поперечного сечения и толщины стенки
8 Модификация сечений с учетом технологических факторов и ограничений
В ходе расчета были определены силовые факторы балочного и ферменного вариантов качалки, была выявлена наиболее подходящий для данного случая нагружены конструктивно силовая схема.
