Расчёт внутренних систем водоснабжения жилого здания

Восточно-Казахстанский государственный технический университет им. Д. Серикбаева
Кафедра водных и лесных ресурсов
КП по дис-не "Инженерные системы"
на тему :"Расчёт внутренних систем водоснабжения жилого здания"
Усть-Каменогорск 2015

Исходные данные : Вариант генплана 3
Количество этажей в здании 3
Количество секций 2
Гарантированный напор в сети городского водопровода 20
Диаметр трубы городского водопровода, мм 200
Диаметр трубы городской канализации, мм 250
Наличие техподполья да
Высота техподполья 2,8
Толщина перекрытия 0,25
Средняя заселённость квартиры, чел на 1 квартиру 5
Глубина промерзания грунта 2,2
Отметка (абсолютная), м пола 1 этажа 44,00
Отметка поверхности земли у здания 43,50

СОДЕРЖАНИЕ
ИСХОДНЫЕ ДАННЫЕ
ВВЕДЕНИЕ
1 Расчёт внутренних систем водоснабжения жилого здания
1.1 Выбор системы и схемы внутреннего водопровода
1.2 Определение расчётных расходов и потерь напора в
системе внутреннего холодного водоснабжения
1.3 Подбор счетчика холодной воды и определение требуемого
напора в системе внутреннего водопровода
2 Проектирование хозяйственно-бытовой канализации жилых зданий
2.1 Выбор системы и схемы канализации здания. Трассировка сетей канализации здания
2.2 Расчёт внутренней хозяйственно-бытовой канализации здания
2.3 Проектирование и расчёт дворовой канализации
СПИСОК ЛИТЕРАТУРЫ

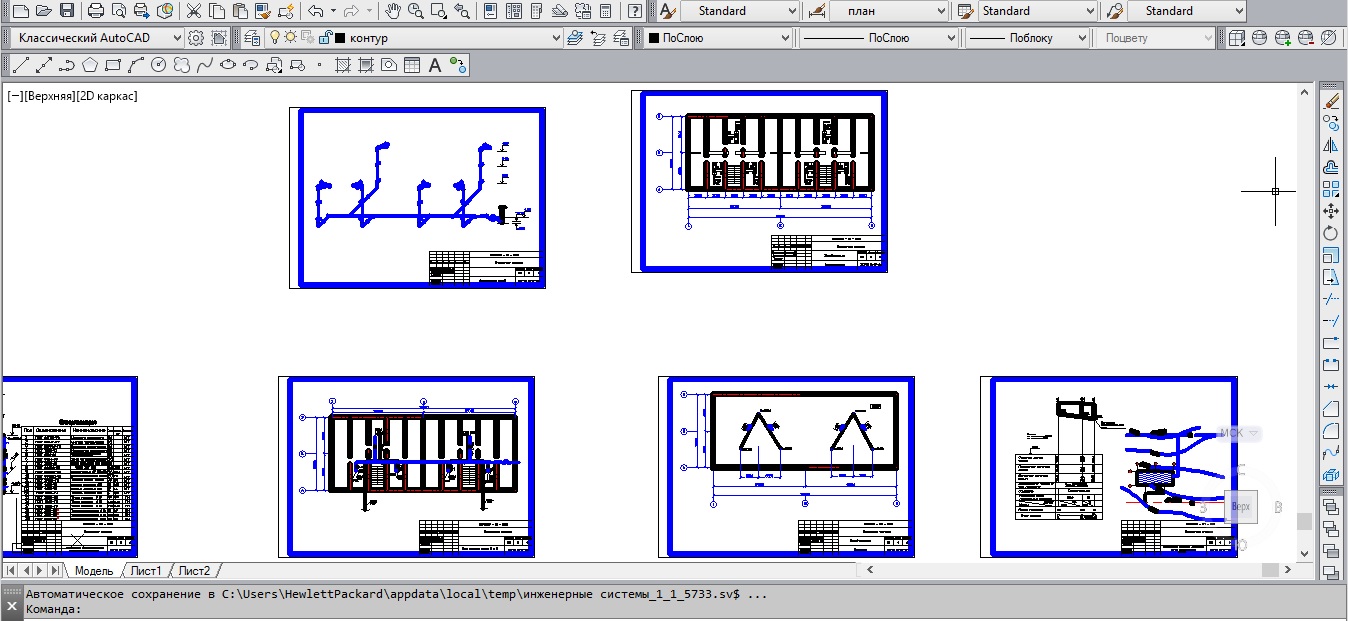

Состав: Аксонометрическая схема В1, план типового этажа, плана подвала с сетями В1 и К1, Аксонометрическая схема системы внутренней хозяйственно-бытовой канализации,План чердака, Продольный профиль дворовой сети канализации, Генплан, ПЗ Язык документа

Софт: AutoCAD 4.0.15.0

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Расчёт внутренних систем водоснабжения жилого здания

Бланк задания.docx
гид расч канали ИНЖ СИС.xlsx
гидр расч.xlsx
гидр расчет канализ двора настя.xlsx
инженерные системы.bak
инженерные системы.dwg
Пояснительная записка.doc
