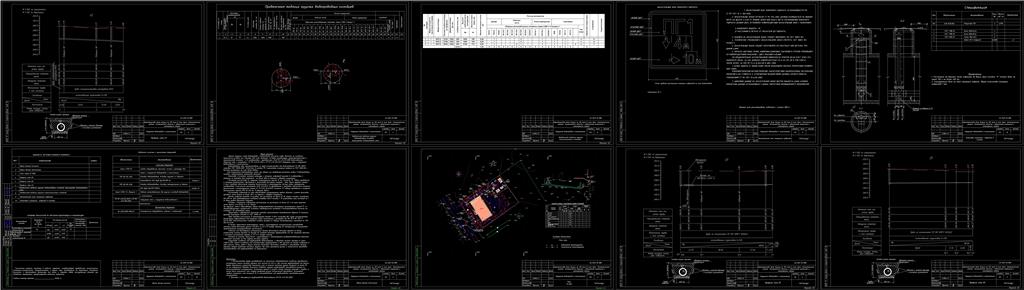

Строительство дома досуга (культуры) на 120 мест (раздел НВК)

Проект наружных сетей водопровода и канализации сельского клуба, выполнен на основании технических условий от 2 декабря 2021 года, выданных ГУ"Отдел архитектуры, градастроительства и строительства акимата " и в соответствии с требованиями СНиП РК 4.01-02-2009 Водоснабжение Наружные сети и сооружения, СН РК 4.01-03-2013 и СП РК 4.01-103-2013 «Наружные сети и сооружения водоснабжения и канализации».
Водопроводные сети запроектированы из труб полиэтиленовых для водоснабжения ПЭ 100 SDR17 питьевая ГОСТ 18599-2001 ∅32х2,0мм. В колодце ПГ-1 установлен пожарный гидрант по ГОСТ 8220-85 с высотой размещения на сети Hгид.=2500мм.
Для опорожнения водопроводных сетей, при аварии или проведения ремонтных работ, в водопроводных колодцах предусмотрено устройство выпусков.
Установка в колодцах запорной арматуры и пожарных гидрантов принята в соответствии с радиусом их действия (для гидрантов - не более 100м по дорогам с твердым покрытием).
Расчетный расход воды на наружное пожаротушение принят 15 л/с, Согласно ТР "Общие требования к пожарной безопасности" Приложение 4. Количество расчетных пожаров - один, время тушения пожара - 3 часа. Средства обеспечения пожарной безопасности и пожаротушения, должны иметь сертификаты соответствия Технического регламента ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (пункт 12 ТР ЕАЭС 043/2017). Согласно ТР «Общие требования к пожарной безопасности» (приказ МЧС № 405 от 17 августа 2021г.)
Расстановка гидрантов на сети обеспечивает пожаротушение любого объекта с учетом прокладки рукавных линий длиной не более 100 м по дорогам с твердым покрытием.
Высота гидранта принята из условия, что расстояние от верха ПГ до крышки колодца составляет 150-400 мм. Для предотвращения попадания дождевых вод в колодец с ПГ установить люки колодцев на 1 см выше уровня дорожного покрытия.
Колодцы с пожарными гидрантами располагать на расстоянии не более 2,5 м от края проезжей части дороги и не ближе 5 м от зданий.
На наружных стенах общественных зданий предусматривается размещение указательных знаков ПГ из световозвращающих материалов. В районах индивидуальной застройки в непосредственной близости от колодцев с ПГ установить знаки.
Пересечение с автодорогой выполнить методом горизонтально-направленного бурения. В стальном футляре диаметром 273х6мм по ГОСТ 10704-91.
Сброс бытовой канализации в проектируемый выгреб V=12м3. (см.раздел ВК) Трубы полиэтиленовые безнапорные гофрированные для наружных сетей канализации с раструбом DN 100 SN 8 PE ГОСТ Р 54475-2011. Канализационные смотровые колодцы приняты из сборных железобетонных элементов по ТПР 902-09-22.84.
В местах пересечения проектируемых сетей с существующими коммуникациями производство земляных работ выполнить ручным способом по 2,0 м в каждую сторону от коммуникации в присутствии представителей заинтересованных организаций.
Подсыпка под действующие коммуникации должна выполняться песчаным грунтом по всему поперечному сечению траншеи на высоту до половины диаметра трубопровода или его защитной оболочки с послойным уплотнением грунта по 0,5 м в каждую сторону.
Траншею на участке пересечения с существующим и проектируемым усовершенствованным дорожным покрытием засыпать на всю глубину песчаным грунтом.
Устройство оснований под трубопроводы водоснабжения и обратная засыпка приняты по серии 3.008.9-6/86. Грунт в основании под пластмассовым трубопроводом и для присыпки не должен содержать в себе кирпича, камня, щебня и других тяжелых включений. Выполнять основание и производить засыпку траншеи следует привозным песчаным грунтом. При этом применение ручных и механических трамбовок непосредственно над трубопроводами не допускается.
