Рабочий проект "5 эт. жилой дом", раздел "ВК"

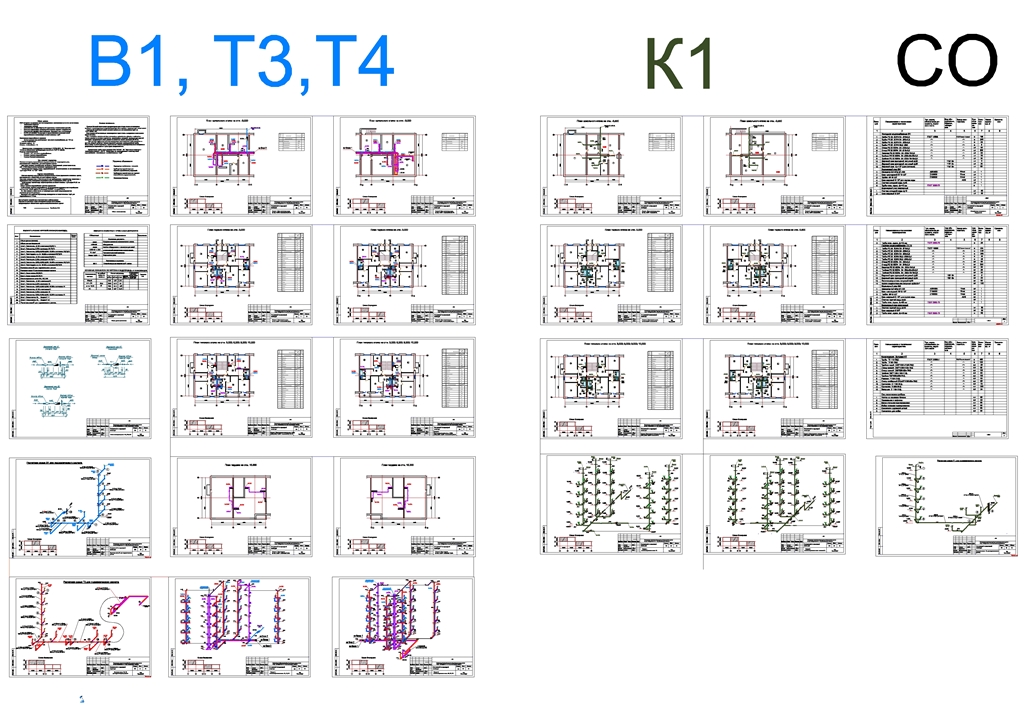

Рабочий проект "5 этажный жилой дом", чертежи раздела "Водопровод и канализация"

Общие данные.
Рабочий проект внутренних систем водопровода и канализации выполнен на основании:
- технического задания:
- технических условий;
- СНиП РК 4.01-41-2006 "Внутрений водопровод и канализация зданий";
- СНиП РК 2.02-05-2002 "Пожарная безопасность зданий и сооружений";
- СНиП РК 4.01-02-2009 "Водоснабжение. Наружные сети и сооружения";
- СН РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей
водоснабжения и канализации из пластмассовых труб".

Источниками водоснабжения является:
- Проектируемая сеть хозяйственно - питьевого водоснабжения, Ду = 50 мм
в точке подключения.
Этажность здания - 5.
Степень огнестойкости - II.

Качество воды в водопроводе соответствует ГОСТу 2874 - 82 "Вода питьевая".
Условные обозначения трубопроводов приняты по ГОСТ 21.205-93.
В здании запроектированы:
- Система хоз.- питьевого водоснабжения:
- Система горячего водоснабжения:
- Система бытовой канализации.

Хоз.- питьевой водопровод.
Система холодного водоснабжения осуществляется от водомерного узла,
расположенного в блоке №1, для всего здания в целом.
Для учета расхода холодной воды на вводе, в техпомещений, расположенном на
отм. -3.100 предусмотрена установка водомерного узла.
Разводящая магистраль, стояки водоснабжения В1 запроектированы из полиэтиленовых
труб марки РЕ 32 по ГОСТ 18599.

Горячее водоснабжения.
Система горячего водоснабжения осуществляется от узла управления в тепловом пункте,
расположенного в блоке №2, для всего здания в целом.
Для учета расходов воды в тепловом пункте на трубопроводах горячей воды (подающем и
циркуляционном) установлены водомерные узлы с водомерами Д=32 и Д= 25.
Трубопроводы горячей воды запроектированы из полиэтиленовых труб марки РЕ 32 по
ГОСТ 18599.
Схема горячего водоснабжения принята однозонной.
Трубопроводы горячего водоснабжения, за исключением подводок к сантехприбороам
изолируются гибкой трубчатой изоляцией "К-FLEX" толщиной 13 мм.
На всех стояках и ответлениях от магистральных сетей предусматривается
установка запорной арматуры.
Внутреняя сеть горячего водопровода монтируется из полиэтиленовых труб для
водоснабжения Ø 15 мм.

Состав: Внутренний водопровод и канализация (ВК) Язык документа

Софт: AutoCAD 2010

Сайт: www

Каталог / Инженерные системы / Системы водоснабжения и канализации / Рабочий проект "5 эт. жилой дом", раздел "ВК"

Просмотр файлов
РП_ ВК_5 этаж. жил. дом/ВК_Ж.д. 5 эт. ж.д..dwg
РП_ ВК_5 этаж. жил. дом/Расчеты/В1_прил.1.xls
РП_ ВК_5 этаж. жил. дом/Расчеты/Горяч_воды_Прил.2.xls
РП_ ВК_5 этаж. жил. дом/Расчеты/Поясн. записка ВК_г.Шу.docx
РП_ ВК_5 этаж. жил. дом/Расчеты/таб № 4_К1_прил.3.xls
РП_ ВК_5 этаж. жил. дом/Расчеты/Циркуляция_воды_Прил.2.xls
РП_ ВК_5 этаж. жил. дом/Расчеты
РП_ ВК_5 этаж. жил. дом
