Водоснабжение и водоотведение 5-ти этажного жилого дома

Федеральное государственное автономное образовательное учреждение
высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Кафедра «Инженерных систем зданий и сооружений»

КУРСОВОЙ ПРОЕКТ
«Водоснабжение и водоотведение жилого дома»

Исходные данные для проектирования

Этажность здания 5
Расстояние от красной линии до здания L1, м 4,0
Расстояние от здания до городского канализационного колодца L2, м 16,0
Диаметр городского водопровода, мм 250
Диаметр городской бытовой канализации, мм 400
Высота этажа, м 2,9
Высота подвала (от пола подвала до пола 1 этажа), м 2,0
Толщина перекрытия, мм 300
Абсолютная отметка земли у здания, м 65,3
Абсолютная отметка пола первого этажа, м 66,2
Абсолютная отметка люка ГКК (колодца городской канализации), м 64,4
Гарантийный напор Hгар м 38
Средняя заселенность квартир, чел/квартира 3,2
Глубина промерзания грунта, м 2,0

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 Исходные данные для проектирования
2 Система холодного водоснабжения здания
2.1 Расчет расходов воды
2.2 Гидравлический расчет системы холодного водоснабжения
2.3 Расчет требуемого напора
3 Система канализации здания
3.1 Гидравлический расчет канализационной сети здания
3.2 Расчет дворовой канализации здания
4 Система горячего водоснабжения здания
4.1 Расчет системы горячего водоснабжения здания
4.2 Гидравлический расчет горячего водопровода здания
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

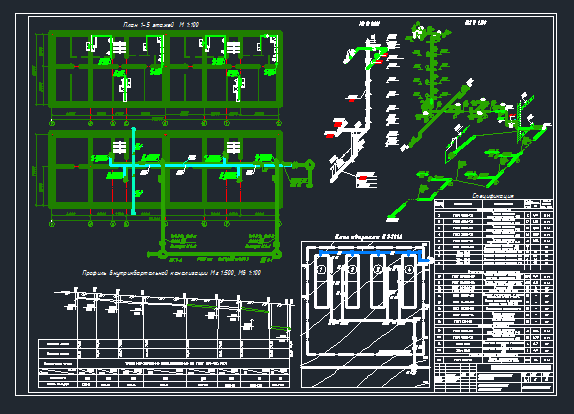

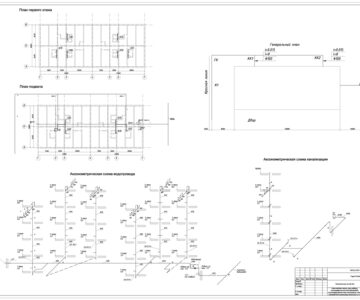

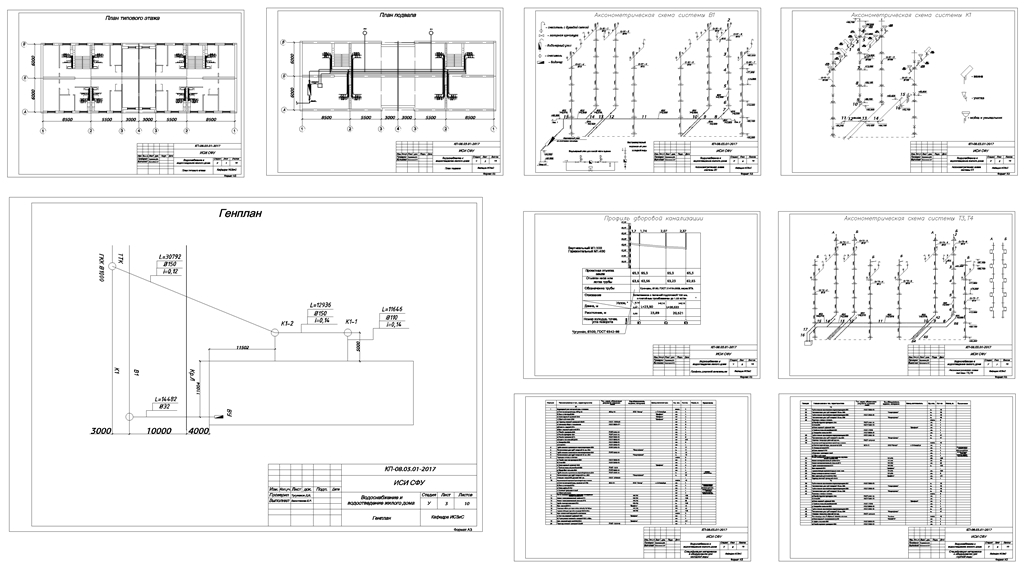

Состав: План типового этажа, план подвала, аксонометрическая схема системы В1, аксонометрическая схема системы К1,профиль дворовой канализации, аксонометрическая схема системы Т3 и Т4, спецификация материалов и оборудования для холодной, горячей воды и канализации,генплан Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение 5-ти этажного жилого дома

ВиВ ПЗ.docx
Чертеж.dwg
таблица.docx
