Водоснабжение и водоотведение индивидуального жилого дома

Водоснабжение и водоотведение индивидуального жилого дома. Район применения -Республика Башкортостан. г.Уфа

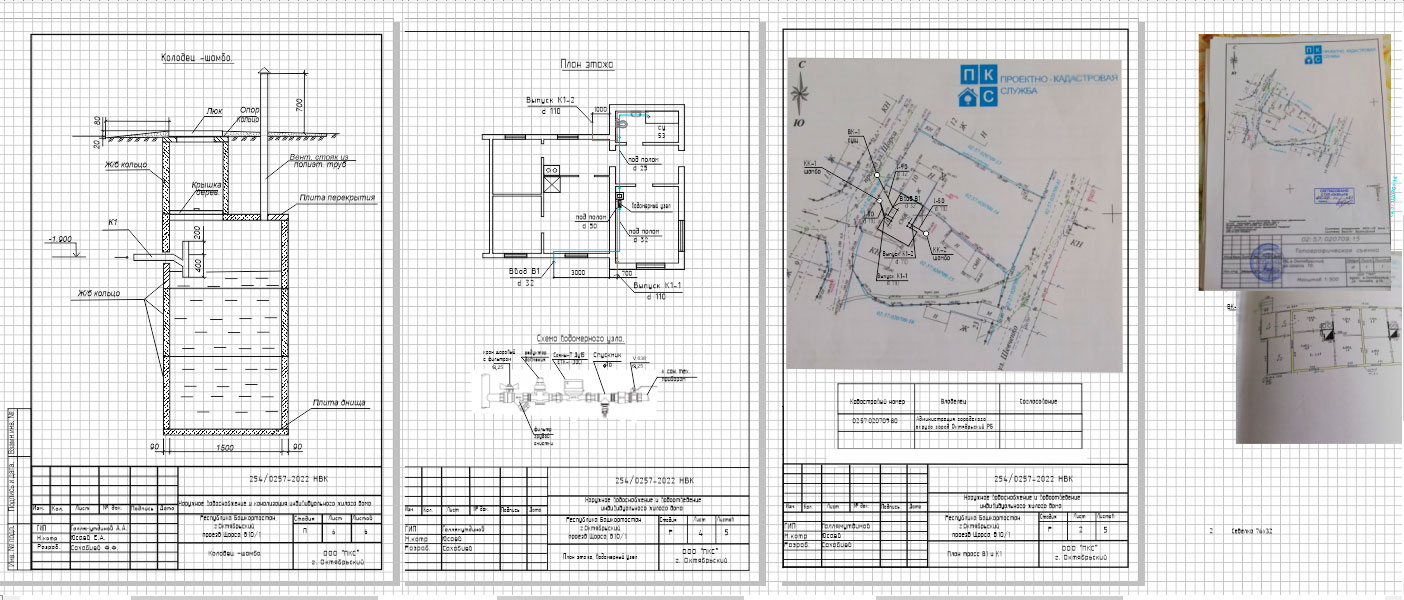

В листах чертежей присутствуют графические вставки в виде картинок, например наложение на карту.

1. Рабочие чертежи разработаны на основании задания на проектирование и технических условий, выданных МУП водоканал
2. Расчет сетей выполнен в соответствии с СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения».
3. Врезку водопровода в действующий водопровод диаметром 63мм, выполнить в существующем колодце ВК-1, с установкой стальной запорной арматуры. Давление в сети на месте врезки-2,6 атм.
4. Монтаж наружного водопровода вести из полиэтиленовых труб ПНД ПЭ 100 SDR17, диаметром 32х2,4мм (10 атм.).
5. Отметку врезки в существующий водопровод и ввод в здание уточнить по месту.
6. Вдоль всей длины водопровода, для определения трассы, проложить сигнальную металлическую проволоку, толщиной 6мм.
7. Наружная канализация запроектирована со стоком в колодец-шамбо КК-1.
8. Выпуск из здания до колодца КК-1 принят из канализационных труб ПВХ SN8 диаметром 110мм. Выполнить усиленную гидроизоляцию колодца КК-1.
9. В местах пересечения с существующими коммуникациями разработку грунта вести ручным способом, согласно СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Глубину заложения существующих коммуникаций уточнить по месту.
10.До начала производства работ, вызвать на место представителей организаций, имеющих в районе строительства подземные инженерные сети, уточнить глубину заложения сетей, порядок и метод производства работ.
11.Скрытые работы подлежат освидетельствованию в соответствии с п.6.13
СП 48.13330.2011 «Организация строительства».
12. Земляные работы и строительство вести в соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве» и “Правилами производства работ по прокладке и переустройству подземных, наземных сооружений на территории городов и населенных пунктов РБ” №9/31 от 18.08.93г.
13. Монтаж и испытание водопровода вести в соответствии со СНиП 3.05.04-85.
