КОМПАС 3D 18

«Водоснабжение и водоотведение жилого дома»

Сибирский Федеральный Университет Инженерно - строительный институт
Кафедра «Инженерных систем зданий и сооружений»
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему:«Водоснабжение и водоотведение жилого дома»
Красноярск 2017

Номер варианта плана типового этажа - 16
Количество этажей - 8
Высота этажа (от пола до пола) при толщине перекрытия -0,3 м - 3,2
Высота подвала до 1 – ого этажа, м - 2,0
Номер варианта генплана участка - 2
Расстояние от красной линии до здания, l1, м - 5
Расстояние от здания до городского канализационного колодца, l2, м - 12
Диаметр трубы городского водопровода, мм - 250

В данной работе рассматривается водоснабжение и водоотведение жилого 8 - ми этажного дома.Для подачи воды на хозяйственно-питьевые нужды в здании принимается система хозяйственно-питьевого водоснабжения с нижней разводкой, подающая воду санитарно-техническим приборам, установленным в 64 квартирах, обслуживающих 263 человек.

Содержание
ВВЕДЕНИЕ
Исходные данные для проектирования
Система холодного водоснабжения здания
Определение расчетных расходов
Гидравлический расчет системы холодного водоснабжения
Подбор прибора учетов расхода воды
Расчет требуемого напора системы холодного водоснабжения
Гидравлический расчет канализации здания
Расчет отметок дворовой канализации
Система горячего водоснабжения здания
Расчет системы горячего водоснабжения
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

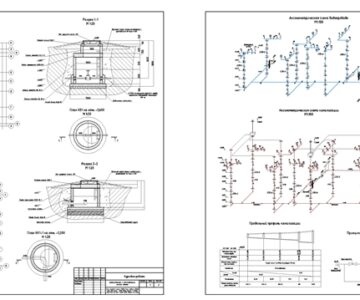

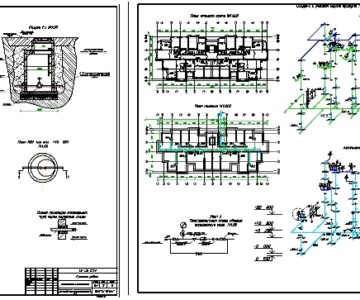

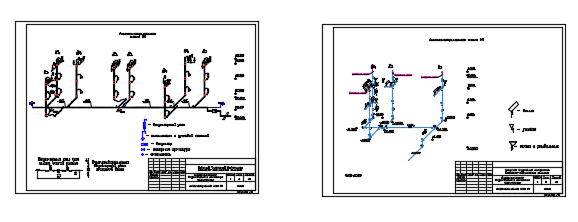

Состав: План первого этажа, План подвала, Генплан, Аксонометрическая схема холодного водоснабжения,Аксонометрическая схема горячего водоснабжения,Аксонометрическая схема канализации,Профиль дворовой канализации,Спецификации Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Инженерные системы / Системы водоснабжения и канализации / «Водоснабжение и водоотведение жилого дома»

Просмотр файлов
пояснительная записка.docx
таблицы к пояснительной записке.docx

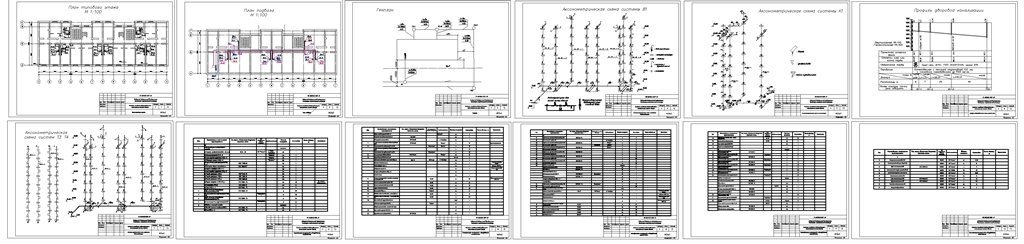

чертеж ВиВ.dwg
