Водоснабжение и водоотведение жилого дома

Гродненский государственный университет имени Я.Купалы
Кафедра строительных конструкций
Курсовой проект по дисциплине "Инженерные сети и оборудование"
На тему "Водоснабжение и водоотведение жилого дома"
Гродно 2015

Содержание
Введение....................................................................................... 4
1. Исходные данные для проектирования……………………………………...………5
2. Водопровод. Нормы проектирования………………………………………….……….5
2.1. Обоснование выбора системы и схемы водопровода…………….………5
2.2. Гидравлический расчет водопроводной сети………………………….………7
2.3. Подбор водомера……………………………………………………………………………..10
2.4. Определение требуемого напора в сети внутреннего водопровода.
……………………………………………………………………………………………………………………10
2.5. Описание конструирования сети водопровода с обоснованием
выбора материалов, способы прокладки и соединения труб………………13
3. Канализация……………………………………………………………………………………….…15
3.1. Системы и схемы канализации. Нормы проектирования………….….15
3.2. Расчет внутренней канализационной сети……………………………….……17
3.3. Расчет дворовой канализационной сети…………………………………..……21
3.4. Описание конструирования сетей канализации (обоснование вы-
бора материалов, оборудования, способов монтажа, трассировки), отдельных монтажных узлов (ревизии, прочистки), выпусков и вытяжной части стояков……………………………………………………………………………………….…..22
Литература…………………………………………………………………………………………………27

Целью данного курсового проекта является проектирование и расчет водопровода холодной воды и канализации 3-этажного 12 квартирного жилого дома. Жилая площадь – 439,92м2. Размеры в осях - 2520015300мм. Высота этажа – 2,7м. Абсолютная отметка поверхности земли у здания 111,5м. Абсолютная отметка пола 1-го этажа 112,1м. Абсолютная отметка верха трубы городского водопровода 109,4м. Абсолютная отметка лотка колодца А городской канализации 108,5м. Глубина промерзания грунта 0,9м. Норма водопотребления 270 . Расстояние от красной линии до здания 5,0м. Расстояние от здания до городского канализационного колодца 12м. Диаметр трубы городского водопровода 150мм. Диаметр трубы городской канализации 300мм. Высота подвала 2,1 м. Приготовление горячей воды – ЦГВ.

Состав: Язык документа

Софт: AutoCAD 2006

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

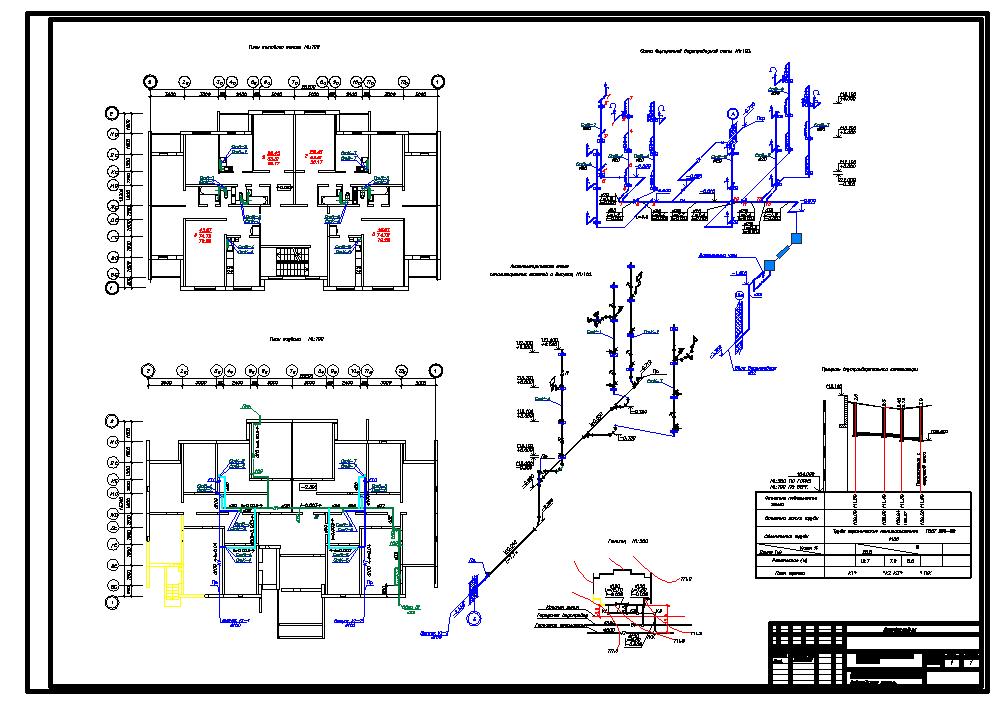

Капитанчик finish.dwg
Капитанчик пояснительная.docx
