Водоснабжение и водоотведение жилых зданий

Новосибирский государственный архитектурно-строительный университет НГАСУ(Сибстрин)
Кафедра водоснабжения и водоотведения(ВиВ)
Курсовая работа по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и водоотведение жилых зданий"
Новосибирск 2019

Вариант 3
0)дельта 1
1)Вариант размещения четырех жилых зданий на плане: 9
2)Номер плана секции этажа жилого дома:9
3)норма жилой площади, м^2: 12
4)Коэффициент перенаселенности квартир: 1,3
5)Высота этажей в чистоте, м: 2,9
6)Высота расположения первого этажа от земли, м: 1,6
7)Свободные напор, м:41
8)Высота подвала в чистоте,м: 2,7
9)Глубина уличного коллектора, м:4,7
10)Диаметр уличного коллектора, мм:600
11)Глубина промерзания грунта, м:1,8
12)Номер КВ1-Г:18
13)Номер КК1-Г 3
14)Вариант расположения горизонталей, В: 3
15)Минимальная отметка горизонтали, Z(B,0):100
16)Разница в отметках горизонталей,м:0,3

СОДЕРЖАНИЕ
Введение Лист
1. Внутренний водопровод 5
1.1. Устройство вводов 5
1.2. Водомерный узел 5
1.3. Проектирование внутренней водопроводной сети 6
1.4. Расчётная схема водопровода 6
1.5. Расчёт водопроводной сети 6
1.6. Подбор водомера 7
1.7. Определение требуемого напора воды 8
2. Внутренняя система водоотведения 9
2.1 Проектирование внутренней системы водоотведения 9
2.2 Расчётная схема водоотведения внутриквартальной сети 10
2.3 Расчёт сети водоотведения 10
Список литературы 14

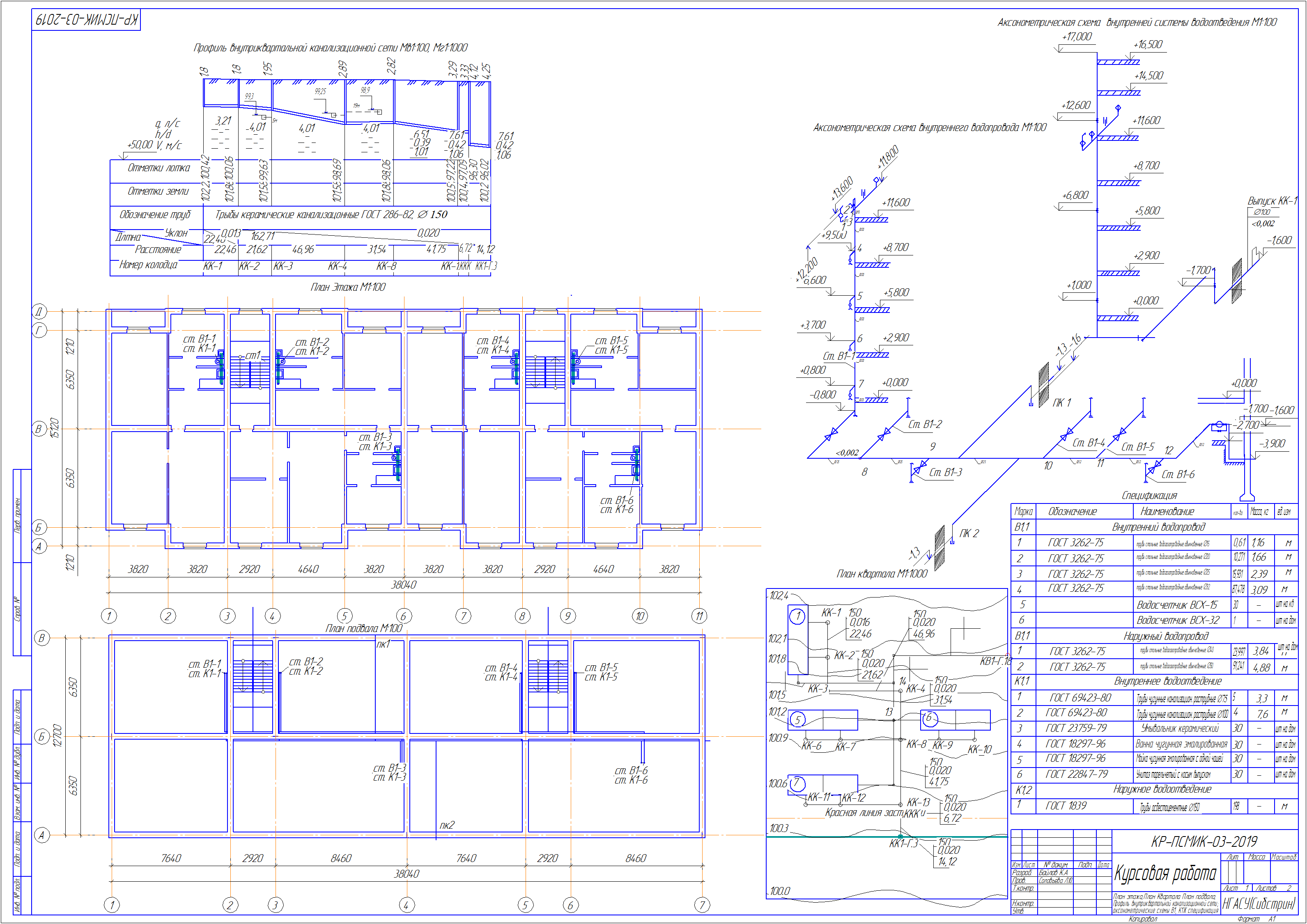

Состав: ПЗ, расчет канализации, расчет водоснабжения, Профиль внутриквартальной канализационной сети Мв1:100, Мг1:1000, План Этажа М1:100, ксонометрическая схема внутреннего водопровода М1:100, Аксонометрическая схема внутренней системы водоотведения М1:100, План квартала М1:1000, Расчетная аксонометрическая схема внутреннего водопровода, спецификация Язык документа

Софт: КОМПАС-3D 17,1

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилых зданий

канализация.xlsx
вив.cdw
вода.xlsx
пз.docx
исх данные.docx
