Карданная передача сборка SolidWorks 2015

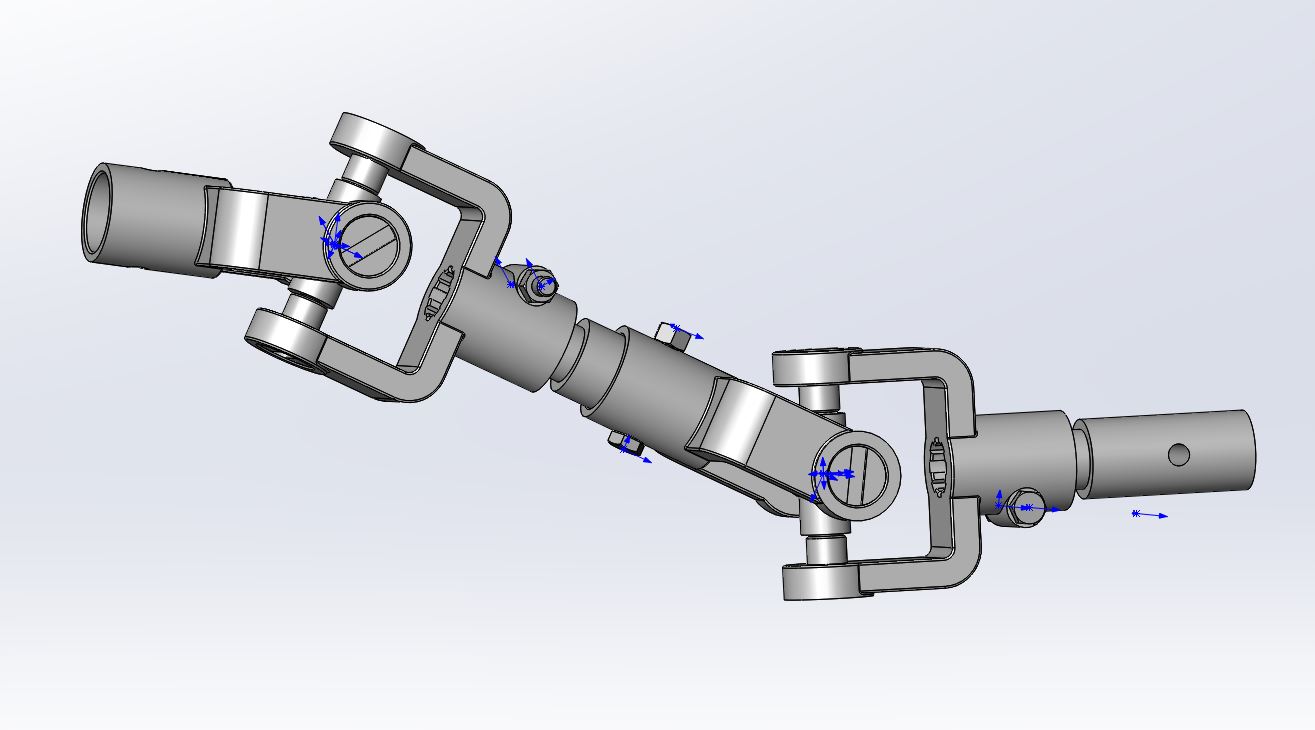

3d Сборка карданной передачи в программе SolidWorks 2015. Модель создавалась в учебных целях. Основные исходные данные были взяты из Атласа конструкций узлов и деталей машин под ред. Решетова. (5-е издание, 2-я часть). Конструкция немного упрощена.
Технические данные:
Тном: 400 Нм
n макс.: 2700 об/мин

Состав: 3d Сборка Язык документа

Софт: SolidWorks 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Карданная передача сборка SolidWorks 2015

Карданная передача\Болт.SLDPRT
Карданная передача\Вал.SLDPRT
Карданная передача\Вилка_1.SLDPRT
Карданная передача\Вилка_2.SLDPRT
Карданная передача\Винт.SLDPRT
Карданная передача\Втулка.SLDPRT
Карданная передача\Гайка.SLDPRT
Карданная передача\Карданная передача.SLDASM
Карданная передача\Крестовина.SLDPRT
Карданная передача
