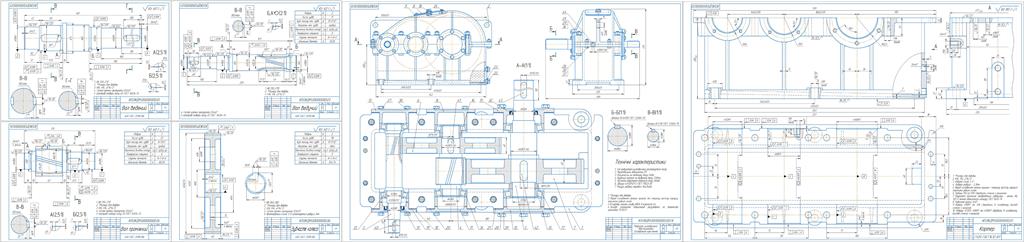

КП Детали машин. Привод общего назначения uр=29

Національний університет «Львівська політехніка», кафедра: Технологія машинобудування, курсовий проєкт з дисципліни: Основи конструювання деталей машин, на тему: Проєктування приводу загального призначення, Львів-2025.

ТЕХНІЧНЕ ЗАВДАННЯ:
Спроектувати привод загального призначення за такими даними:
потужність на вихідному валі - P=7кВт ;
частота обертання вихідного валу - n=100об/хв ;
термін експлуатації - t=5 років;
коефіцієнт річної експлуатації Кp=0,5;
коефіцієнт добової експлуатації Кд=0,75;
тип виробництва – серійний;
реверсування- ні.

ЗМІСТ
ТЕХНІЧНЕ ЗАВДАННЯ 4
ВСТУП 5
1 ВИБІР ЕЛЕКТРОДВИГУНА ТА КІНЕМАТИЧНИЙ РОЗРАХУНОК РЕДУКТОРА 6
1.1 Вибір електродвигуна 6
1.2 Кінематичний розрахунок двоступеневого редуктора 8
2 ВИБІР МАТЕРІАЛІВ ДЛЯ ЗУБЧАСТИХ КОЛІС 10
3 ПРИЗНАЧЕННЯ ДОПУСТИМИХ НАПРУЖЕНЬ 11
3.1 Контактні напруження 11
3.2 Допустимі напруження на згин 13
4 РОЗРАХУНОК ЗУБЧАСТИХ ПАР 16
4.1 Критерії та послідовність розрахунку 16
4.1.1 Розрахунок першої (швидкохідної) ступені 16
4.1.2 Проектний розрахунок першої (швидкості )ступені 17
4.1.3 Попередній геометричний розрахунок першої ступені 17
4.1.4 Перевірка пари 1-2 на контактну втому зубців 20
4.1.5 Перевірка зубців 1-2 на втому при згині 21
4.1.6 Перевірка пари 1-2 на обмеження пластичних деформацій та поломок зубців при дії пікових моментів 22
4.1.7 Геометричний розрахунок швидкохідної ступені (пари 1-2) 23
4.1.8 Розрахунок другої (тихохідної) ступені. Основні дані розрахунку 25
4.1.9 Проектний розрахунок другої (тихохідної) ступені 25
4.1.10 Попередній геометричний розрахунок другої ступені 25
4.1.11 Перевірка пари 2'-3 на контактну втому зубців 27
4.1.12 Перевірка зубців пари 2’-3 на втому при згині 28
4.1.13 Перевірка пари 2’-3 на обмеження пластичних деформацій та поломок зубців при дії пікових моментів 29
4.1.14 Геометричний розрахунок тихохідної ступені (пари 2’-3) 29
4.2 Зусилля в зачепленнях зубчастих пар 30
5 РОЗРАХУНОК І КОНСТРУЮВАННЯ ВАЛІВ 33
5.1 Проектний розрахунок валів 33
5.2 Розробка схем навантаження валів 38
5.3 Розрахунок довговічності підшипників 49
5.4 Перевірочний розрахунок валів на довготривалу міцність 54
6 ЗМАЩУВАННЯ ЗУБЧАСТИХ КОЛІС ТА ПІДШИПНИКІВ 59
7 ВИБІР МУФТИ ТА ПЕРЕВІРКА НА МІЦНІСТЬ ЇЇ ЕЛЕМЕНТІВ 61
ВИСНОВКИ 64
ВИКОРИСТАНА ЛІТЕРАТУРА 65
ДОДАТКИ 66
