Белорусский аграрно-технический университет, Кафедра "Детали машин", 2007год

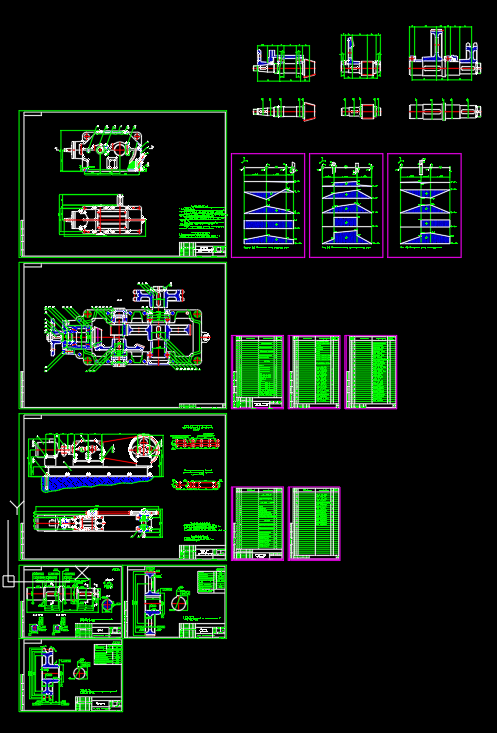

В задании на курсовое проектирование приведена кинематическая схема привода, содержащая электродвигатель, упругую муфту с торообразной оболочкой, соединяющую вал электродвигателя с ведущим валом коническо-цилиндрического редуктора, редуктор, цепную передачу, соединяющую ведомый вал редуктора с валом привода
Исходные данные:
- мощность на выходном валу привода 4,0кВт
- частота вращения выходного вала привода 60мин-1
СОДЕРЖАНИЕ
Введение …………………………………………………………………………………………………… 4
1 1 Выбор электродвигателя и кинематический расчет привода …………………………………………………………………………………………………… 5
2 Расчет зубчатой конической передачи …………………………………………………………………………………………………… 8
3 Расчет зубчатой цилиндрической косозубой передачи …………………………………………………………………………………………………… 16
4 Расчет цепной передачи …………………………………………………………………………………………………… 24
5 Конструирование и расчет валов …………………………………………………………………………………………………… 28
6 Расчет подшипников …………………………………………………………………………………………………… 53
7 Расчет шпоночных соединений …………………………………………………………………………………………………… 58
8 Конструирование зубчатых колес …………………………………………………………………………………………………… 60
9 Конструирование корпусных деталей, стаканов и крышек …………………………………………………………………………………………………… 64
10 Выбор и проверочный расчет муфт …………………………………………………………………………………………………… 68
11 Смазывание зацеплений …………………………………………………………………………………………………… 69
12 Выбор посадок …………………………………………………………………………………………………… 70
13. Сборка редуктора …………………………………………………………………………………………………… 71
14 Техника безопасности …………………………………………………………………………………………………… 72
Литература …………………………………………………………………………………………………… 73
