Курсовой проект по деталям машин №312 (Привод цепного транспортера)

МГТУ им. Н.Э. Баумана
Кафедра деталей машин

Введение.
Целью выполнения курсового проекта является спроектировать привод цепного транспортера.
Составными частями привода являются асинхронный электродвигатель, цепная передача, двухступенчатый цилиндрический редуктор, упруго предохранительная муфта, приводной вал.
Устройство привода следующее: вращающий момент передается с электродвига-теля на входной вал редуктора с муфты; с выходного вала редуктора через уп-руго-предохранительную муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:

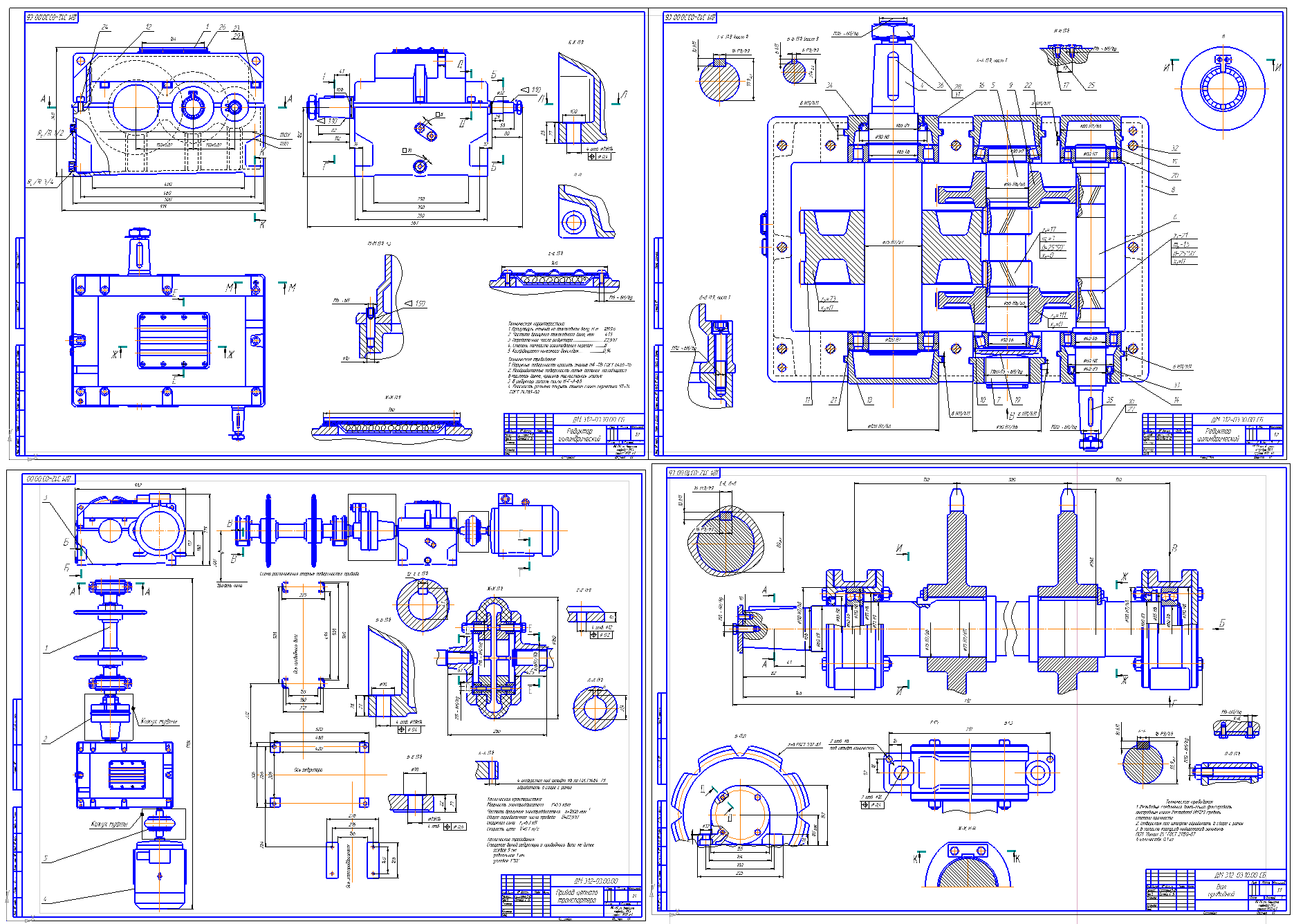

- чертеж общего вида редуктора (на стадии эскизного проекта);
- сборочный чертеж редуктора (на стадии технического проекта);
- рабочие чертежи деталей редуктора;
- чертеж общего вида упругой муфты;

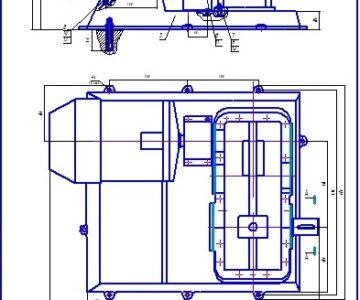

- чертеж общего вида привода;
- расчетно-пояснительную записку и спецификации;

Техническая характеристика:
Мощность электродвигателя Р=5,5 кВт
Частота вращения электродвигателя n=1000 мин
Общее передаточное число привода U=22,697
Окружная сила F=6,3 кН
Скорость цепи V=0,7 м/c

Техническая характеристика:
1. Вращающий момент на тихоходном валу, Н м........1059,6
2. Частота вращения тихоходного вала, мин ..............41,5
3. Передаточное число редуктора.............................................22,697
4. Степень точности изготовления передач.................8
5. Коэффициент полезного действия...................................0,94

Состав: Привод цепного транспортера, Муфта комбинированная, Колесо тихоходное, Вал приводной, Вал тихоходный, Редуктор цилиндрический Язык документа

Софт: КОМПАС-3D V15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Курсовой проект по деталям машин №312 (Привод цепного транспортера)
